はじめに
建築設備やプラント設備では、「圧力（あつりょく）」という言葉を毎日のように耳にします。
例えば、
- ボイラーの蒸気圧力
- 給水ポンプの吐出圧力
- 空調配管の試験圧力
- 圧力計の確認
など、設備工事では圧力を理解していることが非常に重要です。
しかし、
- 圧力とは何？
- MPaやkPaって何？
- 現場ではどのように使われるの？
と疑問に思う方も多いのではないでしょうか。
この記事では、圧力の基本的な考え方や単位、設備での活用例を現場監督向けにわかりやすく解説します。

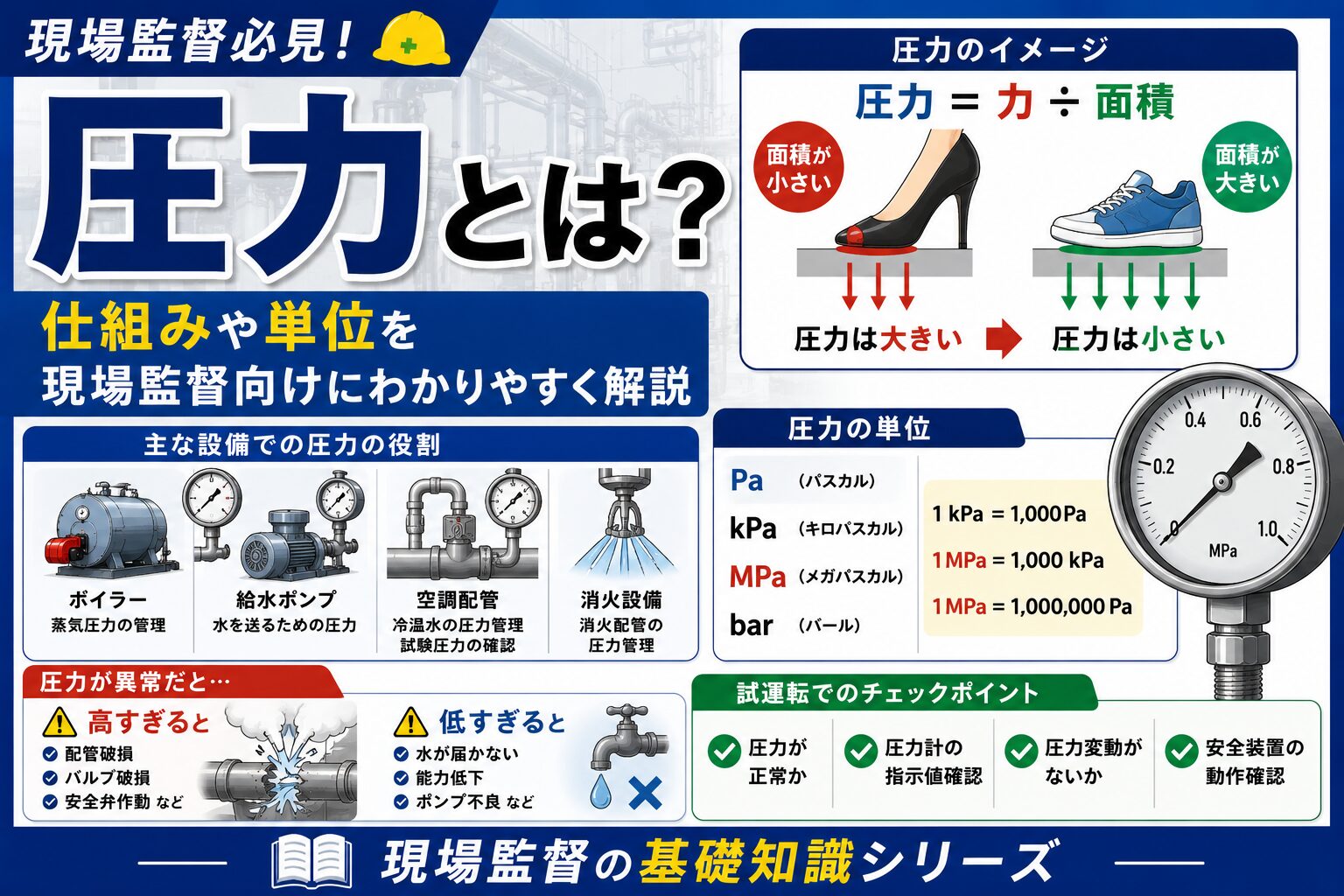

圧力とは？
圧力とは、
「ある面積にどれだけの力が加わっているか」
を表したものです。
例えば、
同じ10kgでも、
- 指先で押す
- 手のひらで押す
では痛さが違います。
これは接する面積が違うためです。
つまり、
面積が小さいほど圧力は大きくなります。
圧力のイメージ
例えば、
ハイヒールとスニーカーを比べてみましょう。
ハイヒール
接地面積が小さい
↓
圧力が大きい
↓
床に跡が付きやすい
スニーカー
接地面積が大きい
↓
圧力が小さい
↓
床に跡が付きにくい
このように、
力 ÷ 面積 = 圧力
となります。
圧力の計算式
圧力は次の式で表されます。
圧力（Pa）＝ 力（N）÷ 面積（㎡）例えば、
100Nの力を
1㎡で受けると
100Paになります。
圧力の単位
設備工事では主に次の単位が使われます。
| 単位 | 読み方 | 用途 |
|---|---|---|
| Pa | パスカル | 基本単位 |
| kPa | キロパスカル | 空調設備 |
| MPa | メガパスカル | ボイラー・配管 |
| bar | バール | 一部メーカー |
単位の関係
1kPa = 1,000Pa
1MPa = 1,000kPa
1MPa = 1,000,000Pa設備工事では、
MPa
を最もよく目にします。
建築設備で使われる圧力
ボイラー
蒸気圧力を管理します。
圧力が高くなるほど、
蒸気温度も高くなります。
給水設備
給水ポンプが
水を送るための圧力です。
空調設備
冷温水配管の圧力や
試験圧力を確認します。
消火設備
スプリンクラーや
消火配管でも圧力管理を行います。
圧力計とは？
設備には圧力を測るために
圧力計（ゲージ）
が設置されています。
試運転では、
- 圧力が正常か
- 指示値に異常がないか
- 圧力変動がないか
を確認します。
図解：圧力計
配管
──────────
○
圧力計
0〜1MPa圧力が高すぎるとどうなる？
圧力が異常に高いと、
- 配管破損
- バルブ破損
- ボイラー停止
- 安全弁作動
などにつながります。
圧力が低すぎるとどうなる？
逆に低すぎると、
- 水が届かない
- 蒸気が送れない
- 冷暖房能力低下
- ポンプ能力不足
などの原因になります。
現場監督が知っておきたいポイント
設備工事では、
試運転時に
- 圧力
- 温度
- 流量
を必ず確認します。
この3つは設備の基本です。
特に圧力は、
設備が正常に運転しているか判断する重要な指標になります。
現場監督からのワンポイントアドバイス
圧力計を見るときは、「数値が合っているか」だけでなく、前回の試運転や設計値と比べて変化がないかも確認しましょう。
例えば、ポンプの吐出圧力が急に低下した場合は、ストレーナーの詰まりやポンプの不具合、配管からの漏水などが原因の可能性があります。数値の変化に気付けることが、トラブルの早期発見につながります。
よくある質問
Q. 圧力とは何ですか？
ある面積にどれだけの力がかかっているかを表す値です。
Q. MPaとは？
設備工事で最もよく使われる圧力の単位です。
1MPa＝1,000kPaです。
Q. 圧力はなぜ重要ですか？
設備が正常に運転しているか判断するためです。
Q. 圧力計はどこにありますか？
ボイラー、ポンプ、配管、空調設備など様々な設備に設置されています。
まとめ
圧力とは、
面積あたりにかかる力
のことです。
設備工事では、
- ボイラー
- ポンプ
- 配管
- 空調設備
- 消火設備
など、ほぼすべての設備で圧力管理が行われています。
現場監督として圧力の基本を理解しておくことで、試運転や設備点検、トラブル対応の際にも役立ちます。
