はじめに
空調設備では、空調機で作られた空気を室内へ送り、快適な温度環境を作る必要があります。
その際、室内へ空気を送り出す役割を持つ設備部材が**吹出口（ふきだしぐち）**です。
吹出口は単に空気を出すだけではなく、
- 室内の温度ムラ防止
- 気流感の低減
- 空調効率の向上
など、快適な空間を作るために重要な役割を持っています。
主に、
- オフィスビル
- 商業施設
- 病院
- 学校
- ホテル
など、ほぼすべての空調設備で使用されています。

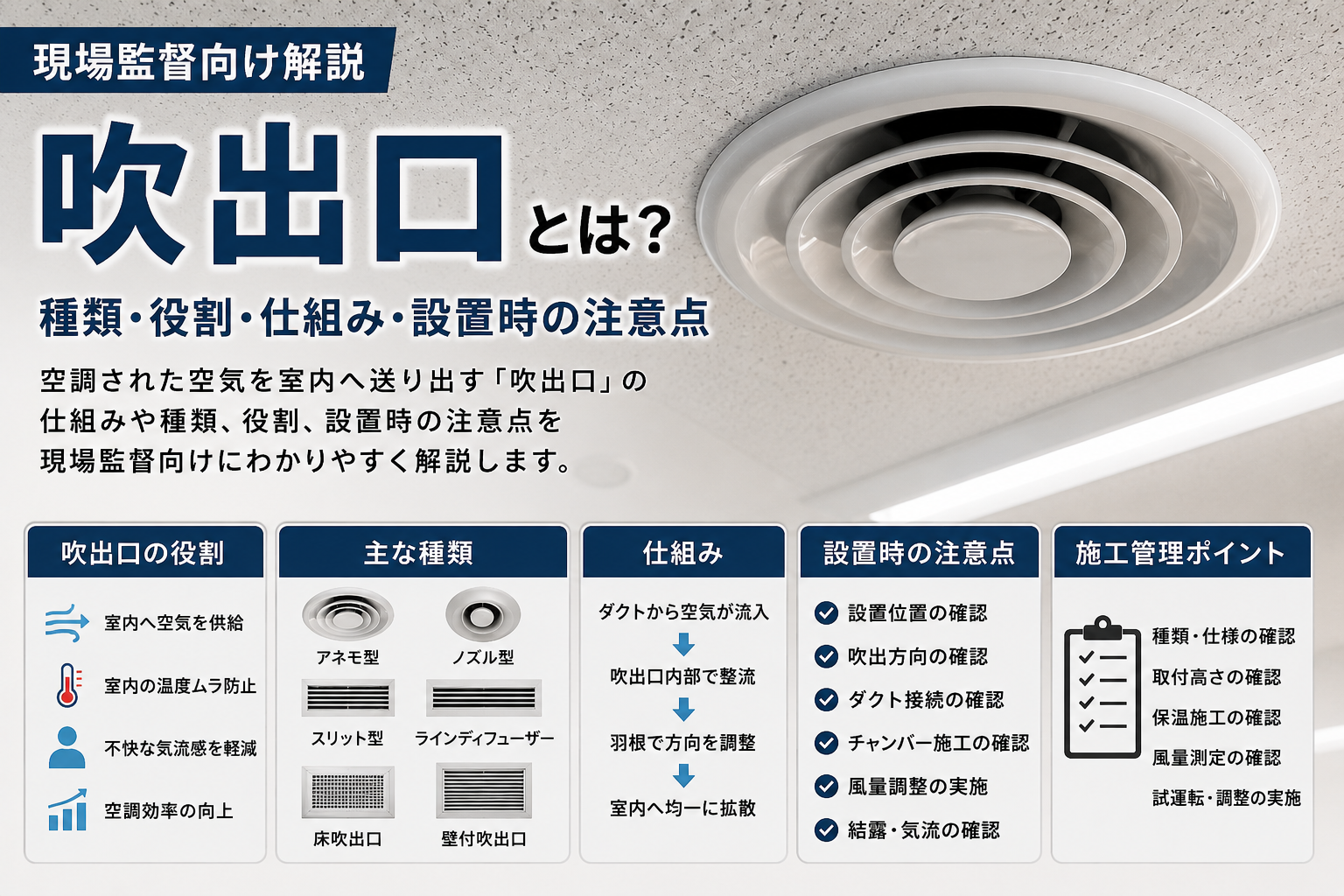

この記事では、現場監督や設備担当者向けに、吹出口の仕組み・種類・役割・施工時の注意点についてわかりやすく解説します。
吹出口とは？
吹出口とは、空調ダクトを通ってきた空気を室内へ送り出すための設備部材です。
簡単にいうと、
「空調された空気を部屋へ届ける最後の出口」
です。
空調設備の流れでは、
空調機（AHU）
↓
ダクト
↓
吹出口
↓
室内
という位置に設置されます。
吹出口の役割
① 室内へ空気を供給する
吹出口の基本的な役割は、空調された空気を室内へ送ることです。
例えば夏季の場合、
AHUで冷却
↓
ダクトで搬送
↓
吹出口から冷風を供給
↓
室内を冷却
という流れになります。
② 室内の温度ムラを防止する
吹出口は、空気の方向や広がり方を調整します。
適切な吹出しを行うことで、
- 部屋全体を均一に冷暖房
- 局所的な暑さ・寒さを防止
できます。
③ 不快な気流感を防ぐ
冷風が直接人へ当たると、不快感につながります。
吹出口では、
- 風向調整
- 拡散
- 風速低減
を行い、快適な気流を作ります。
吹出口の仕組み
吹出口は、内部の羽根や構造によって空気の流れを制御します。
基本的な流れ：
① ダクトから空気が流入
↓
② 吹出口内部で整流
↓
③ 羽根によって方向調整
↓
④ 室内へ均一に拡散
という仕組みです。
吹出口の構造
主な構成部品は以下の通りです。
① フェイス（表面パネル）
室内から見える部分です。
材質：
- アルミ
- 鋼板
- 樹脂
などがあります。
② 羽根（ルーバー）
空気の方向を調整します。
種類：
- 可動式
- 固定式
があります。
③ ネック部
ダクトと接続する部分です。
④ チャンバー
吹出口へ空気を均等に送るために設置されます。
役割：
- 風量均一化
- 乱流防止
吹出口の種類
吹出口は、設置場所や用途によって種類が異なります。
① アネモ型吹出口
最も一般的な吹出口の一つです。
特徴：
- 円形に気流を広げる
- 天井面に設置することが多い
用途：
- オフィス
- 店舗
- 学校
など。
メリット
- 広範囲へ送風可能
- 見た目がすっきりしている
② ノズル型吹出口
細長いノズルから強い気流を送るタイプです。
特徴：
- 遠くまで風を届けられる
- 大空間向き
用途：
- 体育館
- 空港
- 大型ホール
など。
③ スリット型吹出口
細長い形状の吹出口です。
特徴：
- デザイン性が高い
- 天井になじみやすい
用途：
- 商業施設
- ホテル
- オフィス
など。
④ 線状吹出口（ラインディフューザー）
細長いスリット状の吹出口です。
特徴：
- 意匠性が高い
- 建築デザインに合わせやすい
⑤ 床吹出口
床面から空気を供給する方式です。
用途：
- OAフロア
- 劇場
- 大空間施設
など。
⑥ 壁付吹出口
壁面に設置するタイプです。
用途：
- 住宅
- 小規模施設
など。
吹出口と吸込口の違い
| 項目 | 吹出口 | 吸込口 |
|---|---|---|
| 役割 | 空気を出す | 空気を戻す |
| 場所 | 給気側 | 還気・排気側 |
| 目的 | 室内へ供給 | 空気回収 |
空調設備では、
吹出口＝入口
吸込口＝出口
のような関係になります。
吹出口とガラリの違い
| 項目 | 吹出口 | ガラリ |
|---|---|---|
| 用途 | 空調給気 | 換気・外気取入 |
| 設置場所 | 室内 | 外壁など |
| 役割 | 空調空気供給 | 空気出入口 |
吹出口設置時の注意点
① 設置位置を確認する
吹出口の位置は、空調性能に大きく影響します。
確認事項：
- 人が長時間いる場所への直吹き防止
- 家具配置との関係
- 気流到達距離
② 吹出方向を確認する
施工時には、
- 羽根方向
- 気流方向
- 調整範囲
を確認します。
③ ダクト接続を確認する
確認事項：
- 接続状態
- フレキ接続
- 空気漏れ
④ チャンバー施工を確認する
吹出口にはチャンバーを設ける場合があります。
確認事項：
- 断熱施工
- 内部清掃
- 風量均一性
⑤ 風量調整を行う
試運転では、
- 吹出風量測定
- 風向調整
- 温度確認
を行います。
吹出口の不具合原因
風が弱い
原因：
- ダクト抵抗増加
- ダンパー閉鎖
- フィルター詰まり
風が直接当たる
原因：
- 吹出口位置不良
- 風向調整不足
- 風量過多
結露する
原因：
- 吹出温度低下
- 断熱不足
- 室内湿度上昇
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 吹出口種類確認
✅ 設置位置確認
✅ 取付高さ確認
✅ ダクト接続確認
✅ チャンバー施工確認
✅ 保温施工確認
✅ 風向調整確認
✅ 風量測定確認
✅ 結露確認
特に重要なのは、
「設計風量が確保され、快適な気流が作れているか」
です。
まとめ
吹出口とは、空調設備で処理された空気を室内へ送り出すための設備部材です。
主な役割は、
- 室内への空気供給
- 温度ムラ防止
- 快適な気流形成
です。
空調設備では、
AHU
↓
ダクト
↓
ダンパー・VAV
↓
吹出口
↓
室内
という流れで使用されます。
現場監督としては、
「種類選定」「設置位置」「風量」「気流方向」「試運転調整」
を管理することが重要です。
