はじめに
建物火災が発生した際、スプリンクラーや屋内消火栓などの消防設備へ必要な水を送り出す重要な設備が消火ポンプです。
消防設備は、設置されているだけでは意味がありません。
火災時に、
- 必要な水量
- 必要な圧力
- 確実な起動
ができて初めて消火設備として機能します。
その中心となる設備が消火ポンプです。
消火ポンプは、
- オフィスビル
- 商業施設
- 病院
- ホテル
- 工場
- マンション
など、多くの建築物に設置されています。
この記事では、現場監督や設備担当者向けに、消火ポンプの仕組み・種類・構成部品・施工時の注意点についてわかりやすく解説します。

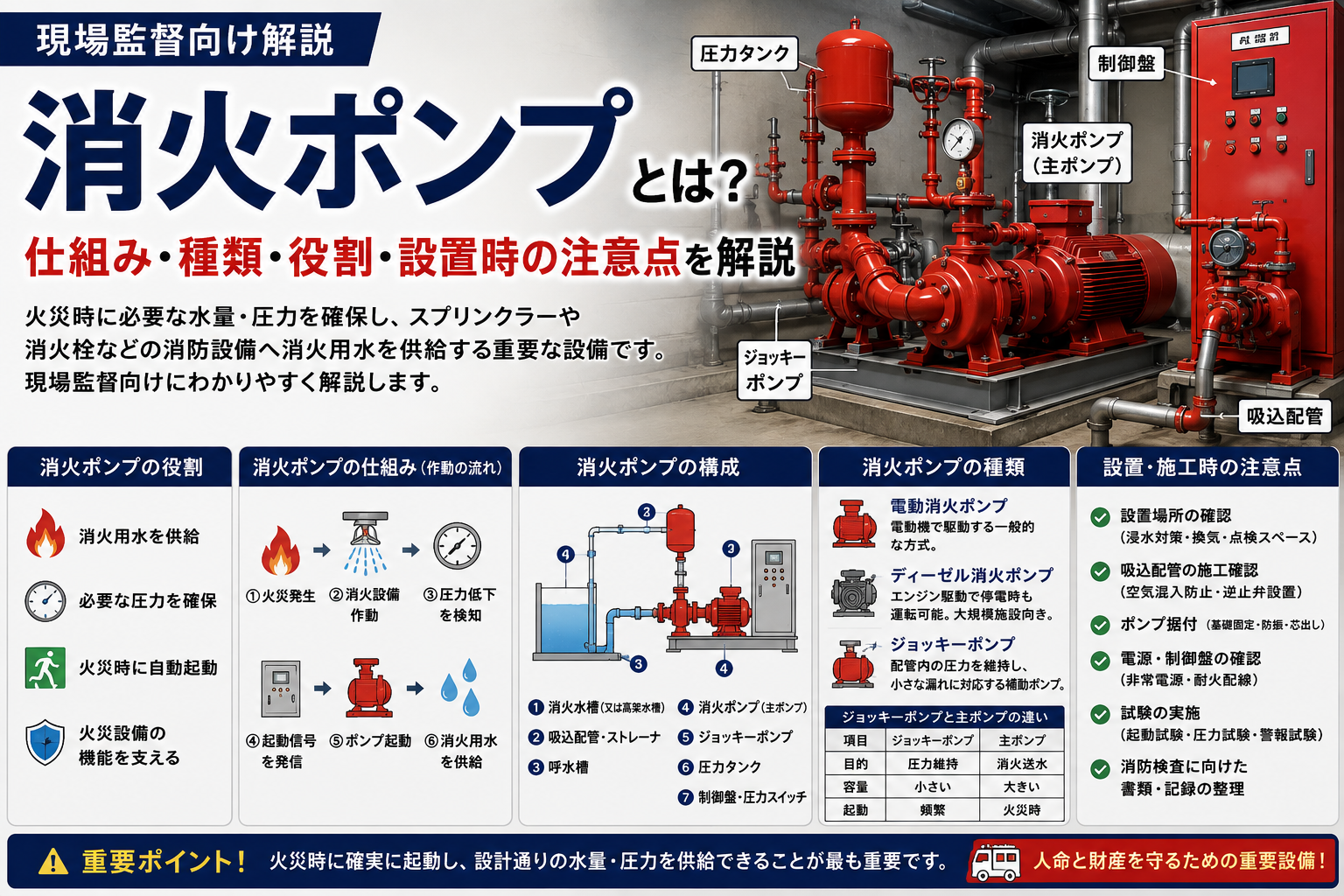

消火ポンプとは？
消火ポンプとは、火災時に消火設備へ水を供給するための専用ポンプです。
主な用途は、
- スプリンクラー設備
- 屋内消火栓設備
- 屋外消火栓設備
- 連結送水管
などへの送水です。
簡単にいうと、
「火災時に必要な水圧・水量を確保する消防設備用のポンプ」
です。
消火ポンプの役割
① 消火設備へ水を送る
火災時には大量の水を短時間で供給する必要があります。
消火ポンプは水槽などに貯められた消火用水を、
- スプリンクラーヘッド
- 消火栓
- 放水口
へ送り出します。
② 必要な圧力を確保する
建物が高層になるほど、水を上階まで送るために高い圧力が必要になります。
消火ポンプによって、
- 必要圧力
- 必要流量
を確保します。
③ 火災時に自動起動する
消火ポンプは通常、人が操作しなくても自動で起動します。
例えば、
スプリンクラー作動
↓
配管内の圧力低下
↓
圧力スイッチ作動
↓
消火ポンプ起動
↓
送水開始
という流れになります。
消火ポンプの仕組み
消火ポンプは、ポンプ本体を回転させて水に圧力を与えます。
基本的な流れは以下の通りです。
消火ポンプ作動の流れ
① 火災発生
↓
② 消火設備が作動
↓
③ 配管内の圧力低下
↓
④ 起動信号を検知
↓
⑤ ポンプ運転開始
↓
⑥ 消火用水を供給
という仕組みです。
消火ポンプの構成
消火ポンプ設備は、ポンプ単体ではなく複数の機器で構成されています。
① 主ポンプ
実際に消火用水を送るメインポンプです。
種類：
- 電動ポンプ
- ディーゼルポンプ
があります。
② 電動機
ポンプを回転させる動力装置です。
一般的には、
- 三相誘導電動機
などが使用されます。
③ 制御盤
ポンプの運転を制御します。
役割：
- 自動起動
- 停止制御
- 異常表示
など。
④ 呼水槽
ポンプ内部を常に水で満たすための設備です。
役割：
- ポンプ空運転防止
- 確実な起動
⑤ 圧力タンク
配管内の圧力変動を吸収します。
役割：
- ポンプの不要な起動防止
- 圧力維持
⑥ 圧力スイッチ
配管圧力を監視します。
設定値まで圧力が低下すると、ポンプ起動信号を出します。
消火ポンプの種類
消火ポンプには用途や建物規模によって種類があります。
① 電動消火ポンプ
最も一般的な方式です。
特徴
電動機によってポンプを駆動します。
メリット：
- 構造がシンプル
- 保守しやすい
デメリット：
- 停電時の対策が必要
② ディーゼル消火ポンプ
エンジンで駆動する方式です。
特徴
停電時でも運転できます。
用途：
- 大規模施設
- 高重要度施設
など。
③ ジョッキーポンプ
小型の補助ポンプです。
役割：
- 配管内圧力維持
- 小さな漏れによる圧力低下対応
を行います。
ジョッキーポンプと主ポンプの違い
| 項目 | ジョッキーポンプ | 主ポンプ |
|---|---|---|
| 目的 | 圧力維持 | 消火送水 |
| 容量 | 小さい | 大きい |
| 起動 | 頻繁 | 火災時 |
消火ポンプと給水ポンプの違い
| 項目 | 消火ポンプ | 給水ポンプ |
|---|---|---|
| 目的 | 消火用水供給 | 生活用水供給 |
| 用途 | 消防設備 | 給排水設備 |
| 使用時 | 火災時 | 日常使用 |
| 管理 | 消防設備基準 | 給水設備基準 |
消火ポンプは、通常時は使用せず、火災時のために待機しています。
消火ポンプ設置時の注意点
① 設置場所を確認する
消火ポンプ室は重要設備室です。
確認事項：
- 浸水対策
- 換気
- 点検スペース
- 搬入経路
② 吸込配管を確認する
確認事項：
- 空気混入防止
- 配管径
- 逆止弁設置
③ ポンプ据付を確認する
確認事項：
- 基礎固定
- 防振対策
- 軸芯確認
④ 電源設備を確認する
火災時でも動作できるよう、
- 専用電源
- 非常電源
- 配線耐火処理
などを確認します。
⑤ 試験を実施する
確認内容：
- 起動試験
- 停止試験
- 圧力確認
- 流量確認
- 警報確認
消火ポンプの故障原因
ポンプが起動しない
原因：
- 電源異常
- 制御盤故障
- 圧力スイッチ不良
水圧が不足する
原因：
- ポンプ性能低下
- 配管漏れ
- 吸込不良
異音・振動が発生する
原因：
- 軸ずれ
- ベアリング劣化
- キャビテーション
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 消防設備図確認
✅ ポンプ仕様確認
✅ 据付状態確認
✅ 配管接続確認
✅ 弁類確認
✅ 電源確認
✅ 耐圧試験確認
✅ 起動試験確認
✅ 消防検査対応
特に重要なのは、
「火災時に確実に起動し、必要な水量・圧力を供給できる状態か」
です。
まとめ
消火ポンプとは、火災時にスプリンクラーや消火栓などへ必要な水を送り出す消防設備用ポンプです。
主な役割は、
- 消火用水の供給
- 必要圧力の確保
- 消防設備の正常作動
です。
設備の流れは、
消火水槽
↓
吸込配管
↓
消火ポンプ
↓
消火配管
↓
スプリンクラー・消火栓
となります。
現場監督としては、
「ポンプ据付」「配管施工」「電源」「試験」「消防検査」
を確実に管理することが重要です。
