はじめに
蒸気配管やボイラー設備の現場では、「ドレントラップ」という設備をよく見かけます。
例えば、
- 蒸気ボイラー設備
- 蒸気配管
- 熱交換器
- 空調設備
- 工場の生産設備
- 給湯設備
など、蒸気を利用する設備では欠かせない機器です。
しかし、
- ドレントラップとは何ですか？
- どんな仕組みで動くの？
- なぜ蒸気を逃がさずにドレンだけ排出できるの？
- 現場監督は何を確認すればいい？
と疑問に思う方も多いのではないでしょうか。
この記事では、ドレントラップの仕組みや種類、役割、点検時の確認ポイントを現場監督向けにわかりやすく解説します。
ドレントラップとは？
ドレントラップとは、
蒸気は逃がさず、蒸気が冷えて水になった「ドレン（復水）」だけを自動で排出する装置です。
蒸気設備では、蒸気が熱を放出すると水（ドレン）になります。
このドレンを排出しないと、
- ウォーターハンマー
- 熱交換効率の低下
- 配管腐食
- 蒸気漏れ
などの原因になります。
ドレントラップは、こうしたトラブルを防ぐ重要な設備です。
ドレントラップの仕組み
基本的な流れは次のとおりです。
ボイラー
↓
蒸気配管
↓
熱交換器・空調機
↓
蒸気が熱を放出
↓
ドレン（復水）が発生
↓
ドレントラップ
↓
ドレン配管
↓
ドレン回収タンク
↓
ボイラーへ戻る
ドレントラップは、蒸気とドレンの性質の違いを利用して動作します。
蒸気は装置内に残し、ドレンだけを自動的に排出することで、蒸気設備の効率を維持します。
ドレントラップの役割
① ドレンを排出する
蒸気が冷えて発生したドレンを自動で排出します。
② 蒸気漏れを防ぐ
蒸気を外へ逃がさないため、熱エネルギーを無駄にしません。
③ ウォーターハンマーを防ぐ
ドレンが配管内に溜まると、蒸気の流れによって大きな衝撃（ウォーターハンマー）が発生することがあります。
ドレントラップは、このリスクを低減します。
④ 熱交換効率を維持する
熱交換器内にドレンが溜まると、蒸気と熱交換面の接触が妨げられます。
ドレンを排出することで、効率的な熱交換が可能になります。

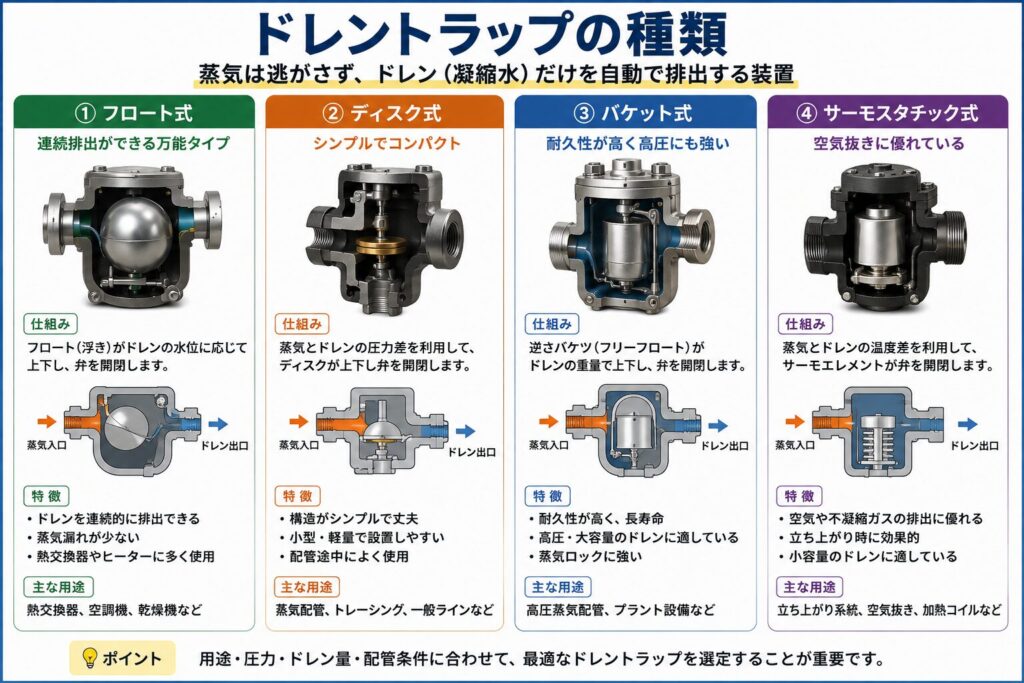

ドレントラップの種類
① フロート式
浮き（フロート）がドレンの水位に応じて上下し、弁を開閉するタイプです。
特徴
- ドレンを連続排出できる
- 熱交換器に多く使用される
- 蒸気漏れが少ない
② ディスク式
蒸気とドレンの圧力差を利用してディスクが開閉します。
特徴
- 小型で設置しやすい
- 耐久性が高い
- 配管途中によく使用される
③ バケット式
逆さバケツ状のフロートが上下して弁を開閉するタイプです。
特徴
- 耐久性が高い
- 高圧蒸気設備に適している
④ サーモスタチック式
蒸気とドレンの温度差を利用して弁を開閉します。
特徴
- 空気抜き性能が高い
- 立ち上がり時に効果的
ドレントラップが故障するとどうなる？
ドレントラップが正常に動作しないと、
- ウォーターハンマー
- 蒸気漏れ
- ドレン滞留
- 熱交換効率低下
- 燃料消費量増加
- 生産設備の能力低下
などの問題が発生します。
現場監督が確認したいポイント
① 蒸気漏れ
トラップ出口から常時蒸気が出ていないか確認します。
② ドレン排出
ドレンが正常に排出されているか確認します。
③ 異音・振動
異常音や振動がないか確認します。
④ 配管勾配
ドレンが自然に流れるよう、適切な勾配が確保されているか確認します。
⑤ ストレーナー
トラップの前後に設置されるストレーナーの詰まりも確認します。
試運転時の確認項目
試運転では、
- 蒸気圧力
- ドレン排出量
- 蒸気漏れ
- 配管温度
- 異音・振動
を確認し、設計値と比較します。
必要に応じて超音波診断器や表面温度計を使用すると、正常に作動しているか判断しやすくなります。
現場監督からのワンポイントアドバイス
ドレントラップは小さな部品ですが、蒸気設備全体の省エネ性能や安定運転を支える重要な機器です。
「蒸気が出ているから正常」と思い込まず、蒸気漏れなのか、ドレン排出なのかを見極めることが大切です。また、定期的な点検とストレーナー清掃を行うことで、故障やエネルギーロスを防ぐことができます。
よくある質問
Q. ドレントラップとは何ですか？
蒸気は逃がさず、ドレン（復水）だけを自動で排出する装置です。
Q. なぜ必要なのですか？
ドレンを排出しないと、ウォーターハンマーや熱交換効率の低下などの原因になるためです。
Q. ドレントラップにはどんな種類がありますか？
代表的なものは、
- フロート式
- ディスク式
- バケット式
- サーモスタチック式
です。
Q. 故障するとどうなりますか？
蒸気漏れやドレン滞留が発生し、ボイラー効率や設備性能が低下する原因になります。
まとめ
ドレントラップとは、蒸気設備で発生したドレンだけを自動で排出し、蒸気を逃がさないための装置です。
蒸気設備では、
- ウォーターハンマー防止
- 熱交換効率の維持
- 蒸気漏れ防止
- ボイラー効率向上
に欠かせない設備です。
現場監督としては、
- 蒸気漏れ
- ドレン排出状況
- 配管勾配
- ストレーナー
- 試運転時の動作確認
を重点的に確認し、蒸気設備を安全かつ効率的に運用できるよう管理しましょう。
