はじめに
空調設備や給排水設備、ボイラー設備の現場では、「Yストレーナー」という配管機器をよく見かけます。
例えば、
- 蒸気配管
- 温水配管
- 冷温水配管
- ボイラー給水設備
- ポンプ設備
- 減圧弁や電磁弁の手前
など、さまざまな設備に設置されています。
しかし、
- Yストレーナーとは何ですか？
- 普通のストレーナーとの違いは？
- なぜY字型なの？
- 現場監督はどこを確認すればいい？
と疑問に思う方も多いのではないでしょうか。
この記事では、Yストレーナーの仕組みや役割、設置方向、施工・点検時の確認ポイントを現場監督向けにわかりやすく解説します。

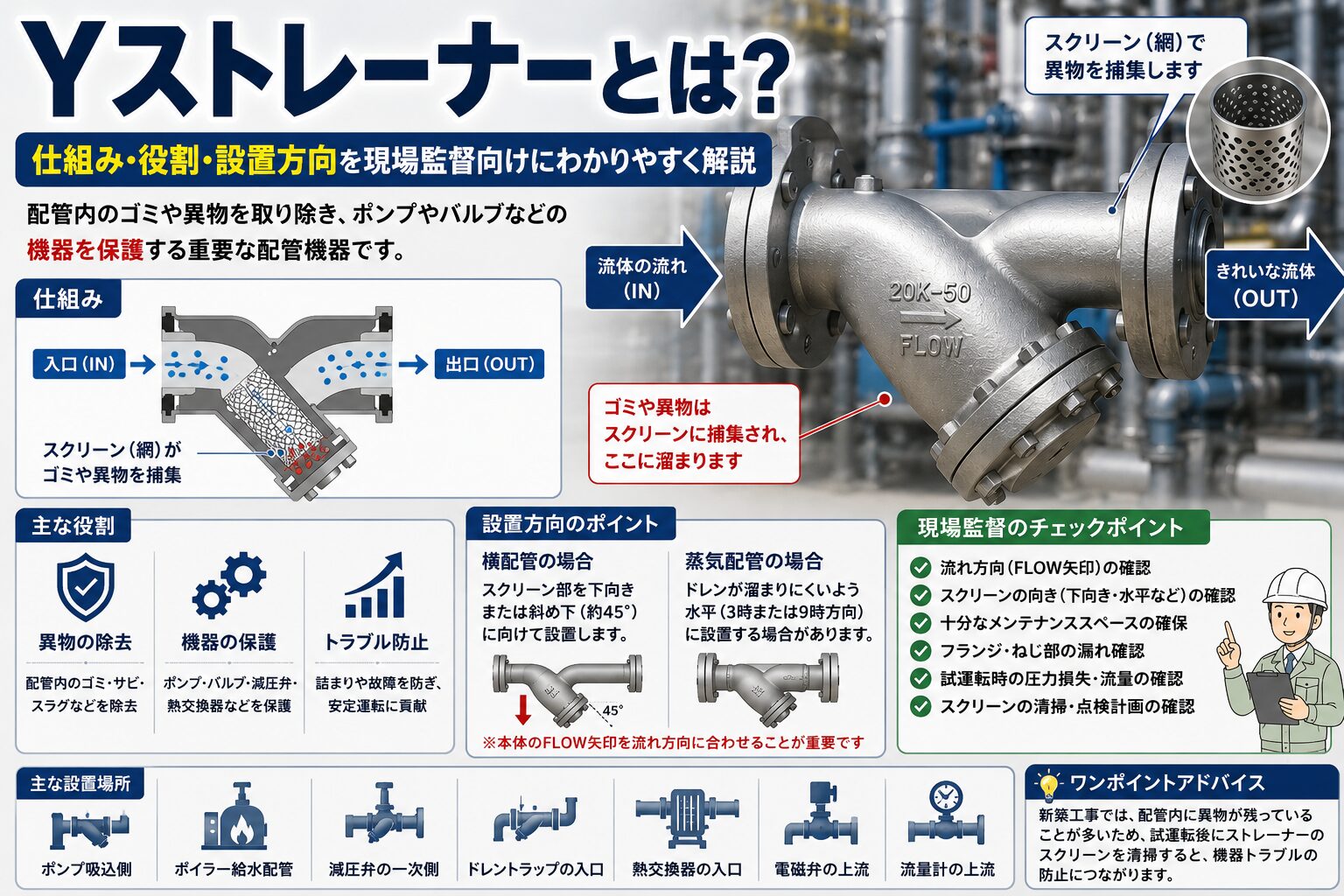

Yストレーナーとは？
Yストレーナーとは、
配管内を流れる水・蒸気・油などに含まれるゴミや異物を取り除き、ポンプやバルブなどの機器を保護するためのY字型のストレーナーです。
本体がアルファベットの「Y」の形をしていることから、「Yストレーナー」と呼ばれています。
内部には金属製のスクリーン（メッシュ）があり、異物だけを捕集し、流体はそのまま通過します。
Yストレーナーの仕組み
流体は本体内部を通過する際に、スクリーンを通ります。
スクリーンより大きな異物は内部に残り、きれいな流体だけが下流へ流れます。
流れ方向 →
──────────────
＼
＼
＼
┌────┐
│スクリーン│
└────┘
↓
異物を捕集スクリーンはキャップを外すだけで取り出せるため、清掃や点検が容易です。
なぜY字型なの？
Y字型にすることで、
- 異物を効率よく集められる
- 圧力損失を抑えられる
- スクリーンの取り外しが簡単
- コンパクトに設置できる
というメリットがあります。
そのため、設備配管では最も多く採用されているストレーナーです。
Yストレーナーの役割
① 異物を除去する
配管工事では、
- 溶接スラグ
- サビ
- 配管切粉
- シールテープ
- ゴミ
などが混入することがあります。
Yストレーナーはこれらを除去します。
② 機器を保護する
異物が流れると、
- ポンプ
- 減圧弁
- 電磁弁
- ドレントラップ
- 熱交換器
- 流量計
などが故障する原因になります。
Yストレーナーはこれらの機器を保護します。
③ 配管トラブルを防ぐ
異物がバルブに噛み込むと、
- 漏れ
- 閉止不良
- 圧力低下
などのトラブルが発生します。
Yストレーナーは設備全体の安定運転に貢献します。
主な設置場所
Yストレーナーは、機器を保護したい場所の上流側に設置するのが基本です。
代表的な設置場所は、
- ポンプ吸込側
- ボイラー給水配管
- 蒸気減圧弁の一次側
- ドレントラップの入口
- 熱交換器入口
- 電磁弁の上流
- 流量計の上流
です。
Yストレーナーの設置方向
施工時に最も重要なのが**向き（流れ方向）**です。
本体には必ずFLOW（流れ方向）の矢印が表示されています。
矢印と流体の流れを一致させて設置する必要があります。
横配管の場合
一般的には、スクリーン部分を真下または**斜め下（45度程度）**に向けて設置します。
これにより異物がスクリーン内に溜まりやすくなります。
蒸気配管の場合
蒸気配管では、ドレンが溜まりにくいよう**横向き（3時または9時方向）**に設置する場合があります。
メーカー推奨の施工方法を確認しましょう。
Yストレーナーが詰まるとどうなる？
スクリーンに異物が溜まると、
- 流量不足
- 圧力損失の増加
- ポンプ能力低下
- 熱交換効率低下
- 蒸気不足
- 機器故障
などの原因になります。
そのため定期清掃が欠かせません。
Yストレーナーのメンテナンス方法
一般的な清掃手順は次のとおりです。
- 配管を停止する
- 圧力を完全に抜く
- キャップを取り外す
- スクリーンを取り出す
- 水洗いやブラシで清掃する
- スクリーンの破損を確認する
- 元どおり組み立てる
- 漏れがないか確認する
スクリーンに穴が開いている場合は交換が必要です。
現場監督が確認したいポイント
① 流れ方向
FLOW表示と流体の流れが一致しているか確認します。
② スクリーンの向き
横配管では、スクリーン部が下向きまたは斜め下向きになっているか確認します。
③ 清掃スペース
スクリーンを取り外せる十分なスペースが確保されているか確認します。
④ 漏れ
確認項目
- フランジ部
- ネジ部
- キャップ部
- ガスケット
⑤ 試運転
試運転では、
- 圧力損失
- 流量
- 異音
- 振動
- 漏れ
などを確認します。
現場監督からのワンポイントアドバイス
Yストレーナーは小さな部品ですが、設備全体の信頼性を左右する重要な機器です。
新築工事では配管内に溶接スラグや切粉が残りやすいため、試運転後にスクリーンを一度取り外して清掃すると、その後の機器トラブルを大幅に減らせます。また、蒸気配管ではスクリーンの向きがメーカー指定と異なる場合があるため、施工要領書や製品仕様書を必ず確認しましょう。
よくある質問
Q. Yストレーナーとは何ですか？
配管内の異物を取り除き、ポンプやバルブなどの機器を保護するY字型のストレーナーです。
Q. なぜY字型なのですか？
異物を効率よく捕集でき、圧力損失が少なく、コンパクトでメンテナンスしやすいためです。
Q. どこに設置しますか？
ポンプ、減圧弁、ドレントラップ、熱交換器などの上流側に設置するのが一般的です。
Q. 清掃は必要ですか？
はい。スクリーンが詰まると流量低下や圧力損失が発生するため、定期的な点検・清掃が必要です。
まとめ
Yストレーナーとは、配管内の異物を除去し、設備機器を保護するための最も一般的なストレーナーです。
適切に設置・点検することで、
- ポンプやバルブの保護
- 配管トラブルの防止
- 熱交換器の性能維持
- ボイラー・蒸気設備の安定運転
- メンテナンスコストの削減
につながります。
現場監督としては、
- 流れ方向（FLOW）
- スクリーンの向き
- 清掃スペース
- 漏れの有無
- 試運転時の流量・圧力
を重点的に確認し、安全で効率的な設備運用につなげましょう。
