はじめに
工場や病院、ホテルなどの設備工事では、「貫流ボイラー」という設備を見かけることがあります。
現場監督として設備工事に携わるなら、
- 貫流ボイラーとは？
- 蒸気ボイラーとの違いは？
- なぜ多くの施設で採用されているの？
といった基本知識を身につけておくことが大切です。
私は設備工事の現場で、ボイラー更新工事や試運転に立ち会う機会がありましたが、近年はコンパクトで高効率な貫流ボイラーを採用する現場が増えている印象です。
この記事では、貫流ボイラーの仕組みや特徴、メリット・デメリット、現場監督が知っておきたいポイントをわかりやすく解説します。
貫流ボイラーとは？
貫流ボイラーとは、水を一度だけ加熱しながらボイラー内部を通過させ、蒸気を発生させるボイラーです。
従来の大型ボイラーのように大量の水を内部にためる構造ではなく、必要な量だけを加熱して蒸気を作るため、高効率で省エネルギーな設備として広く採用されています。

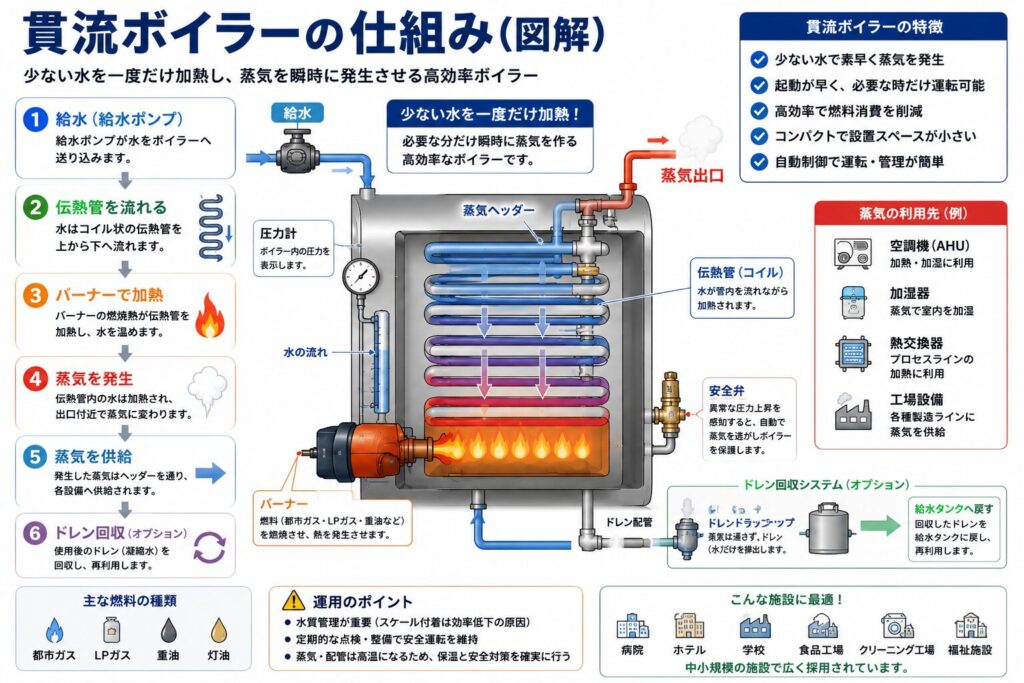

貫流ボイラーの仕組み
貫流ボイラーは次のような流れで蒸気を作ります。
① 給水ポンプで水を送る
給水ポンプが水をボイラーへ送ります。
② コイル状の伝熱管を流れる
送られた水は、ボイラー内部の細いコイル状の配管（伝熱管）を流れます。
③ バーナーで加熱
都市ガスやLPガスなどを燃焼させ、その熱で伝熱管を加熱します。
④ 蒸気へ変化
水は伝熱管を流れながら徐々に加熱され、出口付近で蒸気になります。
⑤ 蒸気を設備へ供給
発生した蒸気は、
- 空調設備
- 加湿器
- 熱交換器
- 工場設備
などへ送られます。
一般的な蒸気ボイラーとの違い
| 項目 | 貫流ボイラー | 蒸気ボイラー |
|---|---|---|
| 内部の水量 | 少ない | 多い |
| 起動時間 | 短い | やや長い |
| 本体サイズ | コンパクト | 大型 |
| 熱効率 | 高い | 高い |
| 蒸気量 | 中程度 | 大容量向け |
| 設置場所 | 中小規模施設 | 大規模施設 |
貫流ボイラーのメリット
① 起動が早い
内部にためる水が少ないため、スイッチを入れてから短時間で蒸気を供給できます。
必要なときだけ運転しやすく、省エネにもつながります。
② コンパクト
大型ボイラーと比べて設置スペースが小さく、機械室が狭い建物でも導入しやすいのが特徴です。
③ 熱効率が高い
必要な分だけ水を加熱するため、燃料の無駄が少なく、高効率で運転できます。
④ メンテナンスしやすい
構造が比較的シンプルなため、点検や部品交換がしやすい機種が多くあります。
貫流ボイラーのデメリット
大容量の蒸気供給には向かない
工場などで大量の蒸気を常時使用する場合は、大型の蒸気ボイラーが採用されることがあります。
水質管理が重要
細い伝熱管を使用しているため、水質が悪いとスケール（配管内の付着物）が発生しやすく、熱効率の低下や故障の原因になります。
定期的な点検が必要
安全に運転するためには、燃焼状態や給水設備、安全装置などの定期点検が欠かせません。
貫流ボイラーが使われる場所
貫流ボイラーは次のような施設で多く採用されています。
- 病院
- ホテル
- 学校
- 食品工場
- クリーニング工場
- 商業施設
- 福祉施設
比較的中小規模の施設で、省スペースと省エネ性を活かした運用が行われています。
現場監督が知っておきたいポイント
設備工事では、本体だけでなく周辺設備も確認することが重要です。
例えば、
- 給水ポンプ
- 蒸気配管
- ドレン配管
- 安全弁
- 圧力計
- 温度計
- 保温施工
などをチェックします。
試運転では、
- 蒸気圧力
- 蒸気漏れ
- ドレン排出
- 燃焼状態
- 異音・異臭
を確認し、正常に運転しているかを確認します。
現場監督からのワンポイントアドバイス
私が設備工事で意識しているのは、**「ボイラー本体だけでなく配管まで確認すること」**です。
ボイラーが正常でも、
- 蒸気漏れ
- 保温材の施工不良
- ドレン配管の詰まり
があると、本来の性能を発揮できません。
試運転では機械だけでなく、配管やバルブの状態まで確認することで、引き渡し後のトラブルを減らすことにつながります。
よくある質問
Q. 貫流ボイラーと蒸気ボイラーの違いは？
貫流ボイラーは、少量の水を連続的に加熱しながら蒸気を作る方式です。
一方、一般的な蒸気ボイラーはボイラー内に多くの水をためて蒸気を発生させます。
Q. 貫流ボイラーは省エネですか？
必要な分だけ蒸気を発生させやすく、起動時間も短いため、省エネルギー性能に優れた機種が多くあります。
Q. どんな建物に向いていますか？
病院、ホテル、学校、食品工場、クリーニング工場など、中小規模の蒸気需要がある施設で多く採用されています。
まとめ
貫流ボイラーは、水を一度だけ流しながら加熱して蒸気を作る、高効率・省スペースなボイラーです。
主な特徴は、
- 起動が早い
- コンパクト
- 省エネ性能が高い
- メンテナンスしやすい
という点です。
現場監督として基本的な仕組みを理解しておくことで、設備工事や試運転、メンテナンス時の確認がスムーズになります。
