はじめに
大型ビルやホテル、病院、オフィスなどの空調設備では、「FCU（ファンコイルユニット）」という空調機器が多く使用されています。
FCUは、室内の温度を細かく調整するための空調機器であり、冷温水を利用して部屋ごとの冷暖房を行います。
特に、
- オフィスビル
- ホテル
- 病院
- 学校
- 商業施設
などでは、快適な室内環境を作るために欠かせない設備です。
この記事では、現場監督や設備担当者向けに、FCUの仕組み・構造・種類・AHUとの違い・施工時の注意点についてわかりやすく解説します。

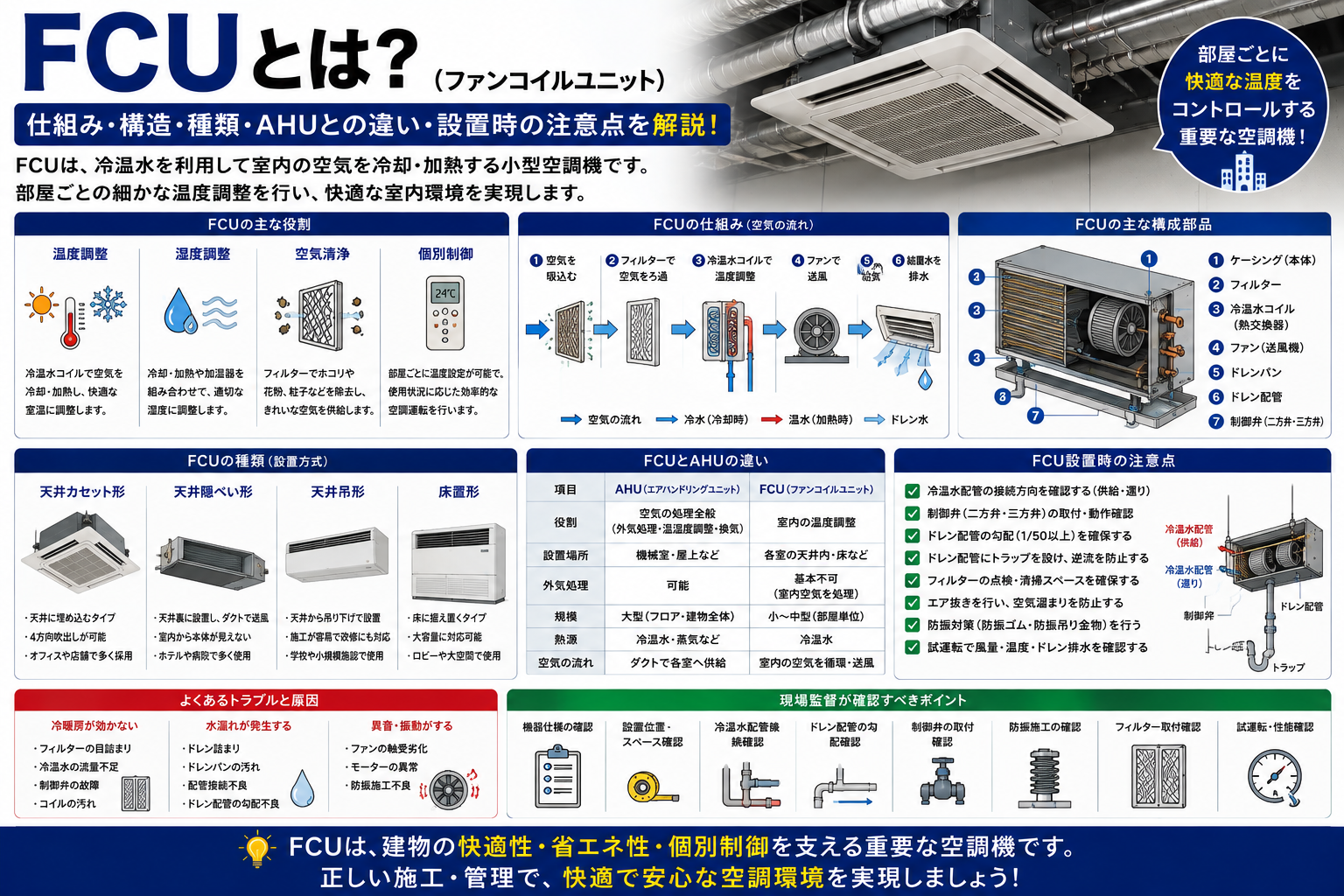

FCUとは？
FCUとは、**Fan Coil Unit（ファンコイルユニット）**の略で、日本語では「ファンコイルユニット」と呼ばれます。
FCUは、冷温水を利用して室内の空気を冷却・加熱する小型の空調機です。
簡単にいうと、
「部屋ごとに設置する冷暖房用の小型空調機」
です。
エアコンの室内機に近い役割を持ちますが、一般的なルームエアコンとは違い、冷媒ではなく冷温水を利用します。
FCUの役割
FCUには主に以下の役割があります。
① 室内の温度を調整する
FCU内部には熱交換器（コイル）が設置されています。
夏：
冷水を流して室内空気を冷却
冬：
温水を流して室内空気を加熱
することで、快適な温度に調整します。
② 部屋ごとの空調制御を行う
FCUは部屋単位で設置されることが多いため、個別に温度調整ができます。
例えば、
- 会議室だけ冷房する
- 使用していない部屋を停止する
- 部屋ごとに設定温度を変更する
といった運用が可能です。
③ AHUの補助として使用する
大型施設では、
- AHU：外気処理・換気
- FCU：室内温度調整
という役割分担をする場合があります。
AHUで新鮮な空気を供給し、FCUで室温を調整する方式です。
FCUの仕組み
FCUは以下の部品で構成されています。
主な構成部品：
- ファン
- 熱交換器（コイル）
- フィルター
- ドレンパン
- ドレン配管
- 制御弁
- ケーシング
FCUの冷房運転の流れ
① 室内の空気をファンで吸い込む
↓
② フィルターでホコリを除去
↓
③ 冷水が流れるコイルを通過
↓
④ 空気が冷却される
↓
⑤ 冷えた空気を室内へ送風
↓
⑥ 発生した結露水をドレン配管で排水
という流れになります。
FCUの暖房運転の流れ
① 室内空気を吸い込む
↓
② 温水コイルを通過
↓
③ 空気を加熱する
↓
④ 暖かい空気を室内へ送る
という仕組みです。
FCUの構造
① ファン
空気を循環させるための送風機です。
種類：
- シロッコファン
- クロスフローファン
などがあります。
② コイル（熱交換器）
冷温水と空気の熱交換を行う部分です。
夏：
冷水で空気を冷却
冬：
温水で空気を加熱
します。
③ フィルター
空気中の、
- ホコリ
- ゴミ
- 粒子
を除去します。
定期清掃が必要です。
④ ドレンパン
冷房時に発生する結露水を受ける部品です。
ドレンパンの汚れや詰まりは、
- 漏水
- 悪臭
- カビ
の原因になります。
⑤ 制御弁
冷温水の流量を調整します。
代表的なもの：
- 二方弁
- 三方弁
など。
室温に応じて冷温水量を制御します。
FCUの種類
FCUは設置方法によって種類があります。
① 天井カセット形FCU
天井内に埋め込むタイプです。
特徴：
- 見た目がすっきり
- 4方向吹出しが可能
- オフィスなどで使用
用途：
- 事務所
- ホテル
- 店舗
など。
② 天井隠ぺい形FCU
天井裏に設置し、ダクトで送風するタイプです。
特徴：
- 室内から本体が見えない
- デザイン性が高い
用途：
- ホテル
- 病院
- 高級施設
など。
③ 天井吊形FCU
天井から吊り下げて設置するタイプです。
特徴：
- 施工が比較的容易
- 改修工事で使用される
④ 床置形FCU
床に設置するタイプです。
特徴：
- メンテナンスしやすい
- 大容量対応可能
用途：
- ロビー
- 大空間施設
など。
FCUとAHUの違い
FCUとAHUはどちらも空調設備ですが、役割が異なります。
| 項目 | FCU | AHU |
|---|---|---|
| 名称 | ファンコイルユニット | エアハンドリングユニット |
| 役割 | 室温調整 | 空気処理全般 |
| 設置場所 | 各室 | 機械室 |
| 外気処理 | 基本不可 | 可能 |
| 規模 | 小〜中規模 | 大型 |
簡単にいうと、
FCU＝部屋の温度を調整する機械
AHU＝建物へ供給する空気を作る機械
です。
FCUとルームエアコンの違い
| 項目 | FCU | ルームエアコン |
|---|---|---|
| 熱源 | 冷温水 | 冷媒 |
| 熱源設備 | 必要 | 不要 |
| 用途 | 大型施設 | 住宅・小規模施設 |
| 制御 | 中央管理可能 | 個別制御 |
FCUは大型建築物の集中空調方式で多く採用されます。
FCU設置時の注意点
① 冷温水配管接続を確認する
施工時には、
- 入口・出口方向
- 供給・還り配管
- バルブ位置
- 保温施工
を確認します。
② ドレン配管の勾配を確認する
FCUでは結露水が発生します。
注意点：
- 排水勾配を確保する
- 逆勾配にしない
- トラップ施工を確認する
③ エア抜きを行う
冷温水配管内に空気が溜まると、
- 冷暖房能力低下
- 異音
- 流量不足
の原因になります。
④ フィルター清掃スペースを確保する
FCUは定期的な清掃が必要です。
確認事項：
- 点検口位置
- フィルター取り外しスペース
- メンテナンス性
⑤ 防振対策を行う
ファンによる振動を防ぐため、
- 防振ゴム
- 防振吊り金物
などを使用します。
FCUの故障原因
冷暖房が効かない
原因：
- フィルター詰まり
- 冷温水不足
- 制御弁不良
- コイル汚れ
水漏れする
原因：
- ドレン詰まり
- ドレンパン汚れ
- 配管接続不良
異音がする
原因：
- ファン軸受劣化
- モーター故障
- 防振不良
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ FCU仕様確認
✅ 設置位置確認
✅ 冷温水配管接続確認
✅ バルブ・制御弁確認
✅ ドレン配管確認
✅ 保温施工確認
✅ 防振施工確認
✅ 試運転確認
試運転では、
- 吹出温度
- 風量
- 冷温水流量
- 漏水
- 異音
を確認することが重要です。
まとめ
FCUとは、冷温水を利用して室内の空気を冷却・加熱する小型空調機です。
主な役割は、
- 室温調整
- 部屋ごとの空調制御
- AHUの補助
です。
大型建築物では、
AHUで外気処理 → FCUで室温調整
という組み合わせで使用されることが多く、快適な室内環境を作るために重要な設備です。
現場監督としては、
「冷温水配管」「ドレン排水」「制御弁」「防振」「試運転」
を確認することで、空調トラブルを防ぐことができます。
