はじめに
建築物の空調設備では、室内の温度管理だけでなく、新鮮な外気を取り入れて換気することが重要です。
特に、
- オフィスビル
- 病院
- 学校
- 商業施設
- ホテル
などの大規模施設では、多くの人が利用するため、適切な換気設備が必要になります。
そこで使用される設備が**外調機（外気処理空調機）**です。
外調機は、取り込んだ外気をそのまま室内へ送るのではなく、
- 温度調整
- 湿度調整
- 空気清浄
を行ってから室内へ供給する重要な空調設備です。
この記事では、現場監督や設備担当者向けに、外調機の仕組み・役割・AHUとの違い・施工時の注意点についてわかりやすく解説します。

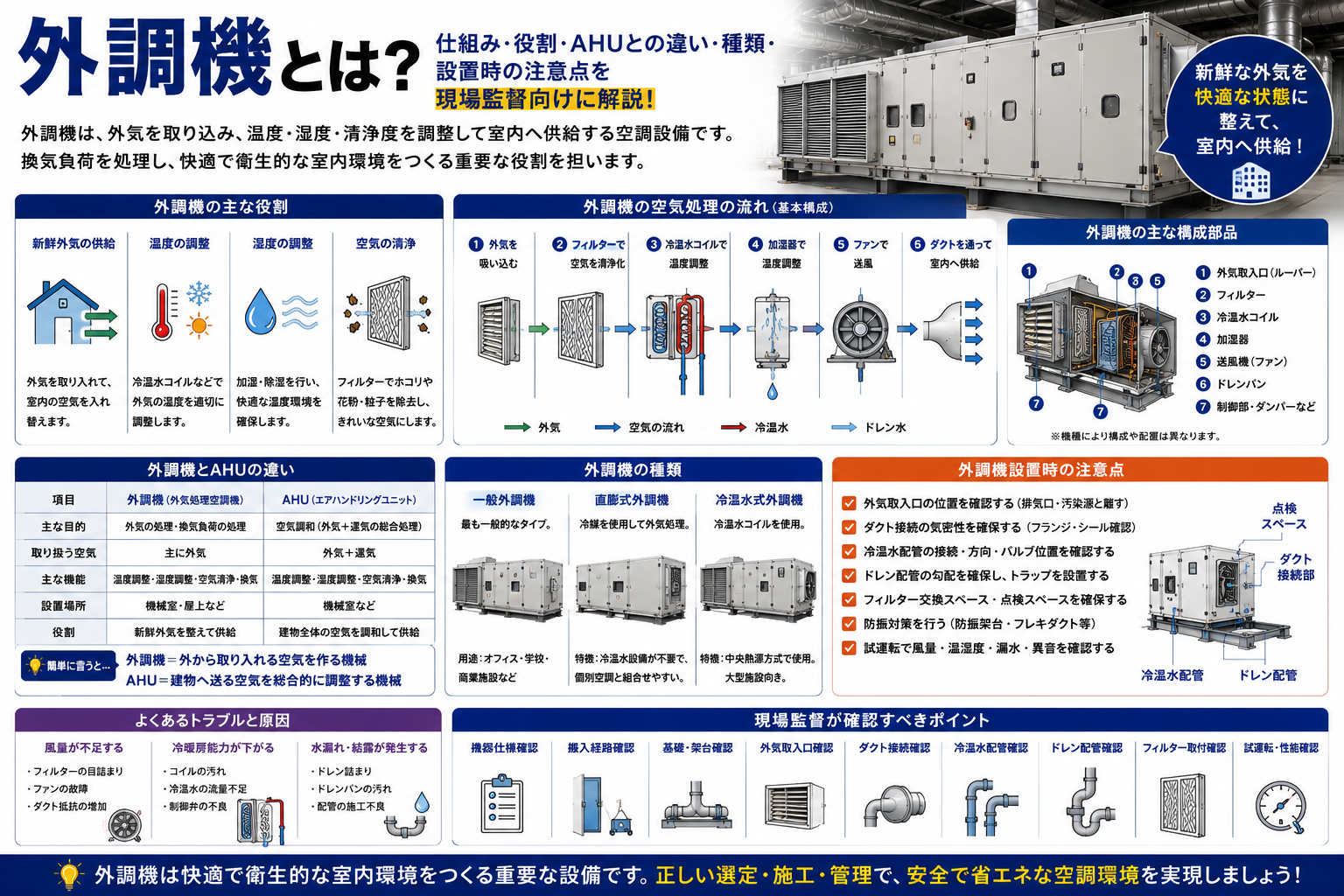

外調機とは？
外調機とは、外気を取り込み、室内環境に適した状態へ処理して供給する空調機です。
正式には、
外気処理空調機（Outside Air Handling Unit）
と呼ばれます。
一般的な空調機が室内の温度調整を目的としているのに対し、外調機は主に、
- 新鮮外気の供給
- 換気負荷の処理
- 湿度制御
を目的としています。
簡単にいうと、
「室内へ入れる外の空気を整える専用の空調機」
です。
外調機が必要な理由
① 換気を行うため
建物内では、人の呼吸や活動によって、
- 二酸化炭素
- におい
- 湿気
- 汚染物質
が発生します。
外調機によって新鮮な外気を取り入れることで、室内空気の品質を維持します。
② 外気負荷を処理するため
外気は季節によって大きく状態が変化します。
夏：
高温・高湿度の空気
冬：
低温・乾燥した空気
そのまま室内へ取り込むと、空調負荷が大きくなります。
外調機であらかじめ処理することで、室内空調の負担を減らします。
③ 湿度管理を行うため
日本の夏は高温多湿、冬は乾燥するため湿度管理が重要です。
外調機では、
- 冷却除湿
- 加湿
によって快適な湿度環境を作ります。
外調機の仕組み
外調機は、取り込んだ外気を内部の機器で処理してから室内へ送ります。
基本的な流れは以下の通りです。
外調機の空気処理の流れ
① 外気を吸い込む
↓
② フィルターで空気を清浄化
↓
③ 冷温水コイルで温度調整
↓
④ 加湿器で湿度調整
↓
⑤ ファンで室内へ送風
↓
⑥ ダクトを通じて各室へ供給
という流れになります。
外調機の構成部品
外調機は主に以下の部品で構成されています。
① 外気取入口
屋外から新鮮な空気を取り込む部分です。
注意点：
- 排気口との距離
- 雨水侵入防止
- 防虫網設置
などが重要です。
② フィルター
外気中の汚れを除去します。
除去するもの：
- ほこり
- 花粉
- 粒子
など。
施設によっては高性能フィルターを使用します。
③ 冷温水コイル
外気の温度を調整します。
夏：
冷水で冷却・除湿
冬：
温水で加熱
します。
④ 加湿器
冬場など乾燥した外気に湿度を加えます。
種類：
- 蒸気式加湿器
- 気化式加湿器
- 水噴霧式加湿器
などがあります。
⑤ 送風機（ファン）
処理した空気をダクトへ送り出します。
主に、
- シロッコファン
- プラグファン
などが使用されます。
⑥ ドレンパン・ドレン配管
冷却時に発生する結露水を排出します。
施工不良があると、
- 漏水
- カビ
- 悪臭
の原因になります。
外調機とAHUの違い
外調機とAHU（エアハンドリングユニット）は似ていますが、目的が異なります。
| 項目 | 外調機 | AHU |
|---|---|---|
| 目的 | 外気処理 | 空気調和全般 |
| 主な処理 | 新鮮外気の調整 | 外気＋還気処理 |
| 設置場所 | 機械室・屋外 | 機械室 |
| 用途 | 換気負荷処理 | フロア空調 |
| 役割 | 換気担当 | 空調担当 |
簡単にいうと、
外調機＝外から取り入れる空気を作る機械
AHU＝室内へ送る空気を総合的に調整する機械
です。
外調機と全熱交換器の違い
| 項目 | 外調機 | 全熱交換器 |
|---|---|---|
| 役割 | 外気を空調処理 | 熱・湿度を交換 |
| 冷暖房能力 | あり | 基本なし |
| 湿度制御 | 可能 | 一部可能 |
| 用途 | 大型施設 | 換気設備 |
外調機は積極的に外気を冷暖房する設備です。
外調機の種類
① 一般外調機
最も一般的なタイプです。
用途：
- オフィス
- 学校
- 商業施設
など。
② 直膨式外調機
冷媒を利用して外気処理を行うタイプです。
特徴：
- 冷温水設備が不要
- 個別空調との組み合わせが可能
③ 冷温水式外調機
冷温水コイルを使用するタイプです。
特徴：
- 中央熱源方式で使用
- 大型施設向き
外調機設置時の注意点
① 外気取入口の位置を確認する
外気取入口は、
- 排気ガス
- 湿気
- 汚染空気
を吸い込まない位置に設置します。
② ダクト接続を確認する
施工時には、
- 給気ダクト方向
- フランジ接続
- 断熱施工
- 気密性
を確認します。
③ 冷温水配管接続を確認する
確認項目：
- 入口・出口方向
- バルブ位置
- ストレーナー設置
- エア抜き位置
④ ドレン排水を確認する
冷却運転では結露水が発生します。
確認事項：
- ドレン勾配
- トラップ施工
- 排水確認
⑤ フィルター交換スペースを確保する
外調機は定期的なフィルター清掃が必要です。
確認事項：
- 点検扉
- 作業スペース
- 交換スペース
外調機の故障原因
風量が不足する
原因：
- フィルター詰まり
- ファン故障
- ダクト抵抗増加
冷暖房能力が不足する
原因：
- コイル汚れ
- 冷温水不足
- 制御弁不良
水漏れする
原因：
- ドレン詰まり
- ドレンパン汚れ
- 配管接続不良
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 外調機仕様確認
✅ 搬入経路確認
✅ 基礎・架台確認
✅ 防振施工確認
✅ 外気取入口確認
✅ ダクト接続確認
✅ 冷温水配管確認
✅ ドレン配管確認
✅ フィルター施工確認
✅ 試運転確認
試運転では、
- 風量測定
- 吹出温度測定
- 湿度確認
- 異音確認
- 漏水確認
を行います。
まとめ
外調機とは、外気を取り込み、温度・湿度・清浄度を調整して室内へ供給する空調設備です。
主な役割は、
- 新鮮外気の供給
- 換気負荷の処理
- 湿度管理
- 室内空気品質の向上
です。
現代の建築物では、快適性だけでなく衛生管理や省エネルギーの面でも重要な設備となっています。
現場監督としては、
「外気取入口」「冷温水配管」「ドレン処理」「フィルター」「試運転」
を確認することで、空調トラブルを防ぐことができます。
