はじめに
ボイラー設備の更新工事や新築工事では、「エコノマイザー（Economizer）」という機器を見かけることがあります。
設備図面や配管図にもよく登場しますが、
- エコノマイザーとは何？
- なぜ取り付けるの？
- どんな仕組みで省エネになるの？
と疑問に思う方も多いのではないでしょうか。
私も設備工事の現場では、ボイラー更新や試運転時にエコノマイザーの役割を確認する機会がありました。
この記事では、エコノマイザーの仕組みや役割、メリット・デメリット、現場監督が知っておきたいポイントをわかりやすく解説します。
エコノマイザーとは？
エコノマイザーとは、ボイラーの排ガスに含まれる熱を再利用して給水を温める熱交換器です。
通常、ボイラーで燃料を燃やした後の排ガスには、まだ多くの熱エネルギーが残っています。
この熱をそのまま煙突から排出するとエネルギーの無駄になります。
そこでエコノマイザーを設置し、排ガスの熱で給水を温めてからボイラーへ送ることで、燃料消費を抑えられます。
エコノマイザーの仕組み
エコノマイザーは、排ガスと給水が直接混ざることなく熱だけを交換する「熱交換器」です。
流れ
- ボイラーで燃料を燃焼する
- 高温の排ガスが発生する
- 排ガスがエコノマイザーを通過する
- 給水配管内の水が排ガスの熱で温められる
- 温まった給水がボイラーへ送られる
- ボイラーで蒸気を作る

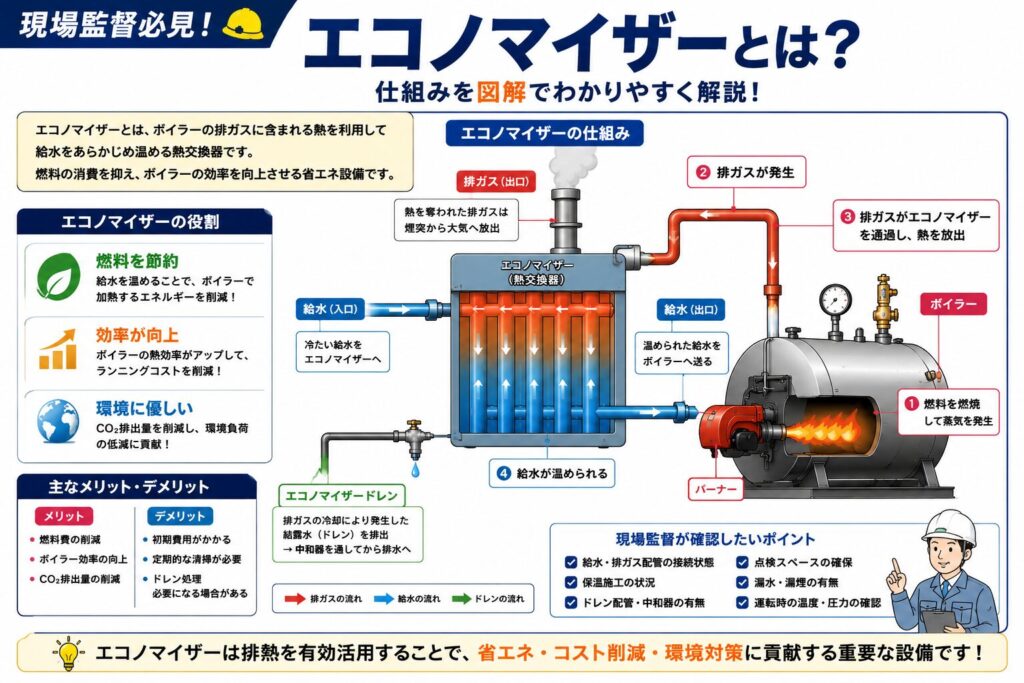

図解：エコノマイザーの仕組み
排ガスの熱を有効利用することで、ボイラーは少ない燃料で蒸気を作れるようになります。
エコノマイザーの役割
① 燃料を節約できる
給水をあらかじめ温めることで、ボイラーで加熱するエネルギーが少なくなります。
結果として燃料使用量を削減できます。
② ボイラー効率が向上する
冷たい水より温かい水を加熱する方が効率的です。
そのため、ボイラー全体の熱効率が向上します。
③ CO₂排出量を削減できる
燃料消費量が減るため、二酸化炭素排出量の削減にもつながります。
環境対策としても重要な設備です。
エコノマイザーのメリット
省エネルギー
排熱を有効利用できるため、省エネ効果が期待できます。
ランニングコスト削減
燃料費を抑えられるため、長期的な運転コストの削減につながります。
環境に優しい
CO₂排出量の削減に貢献し、環境負荷を軽減します。
エコノマイザーのデメリット
初期費用がかかる
熱交換器を追加設置するため、導入コストが発生します。
定期的な清掃が必要
排ガス中のすすや汚れが付着すると熱交換効率が低下します。
定期的な点検・清掃が必要です。
ドレンが発生する場合がある
排ガスを冷却しすぎると、水蒸気が結露してエコノマイザードレンが発生します。
ドレン処理設備や中和器が必要になる場合もあります。
現場監督が確認したいポイント
設備工事では、本体だけでなく周辺設備も確認しましょう。
- 給水配管の接続
- 排ガス配管の接続
- 保温施工
- ドレン配管
- 中和器の有無
- 点検スペースの確保
- 漏水・漏煙の有無
試運転では、給水温度や排ガス温度を確認し、設計どおりの性能が出ているかをチェックします。
現場監督からのワンポイントアドバイス
エコノマイザーは「付いているだけ」で省エネになるわけではありません。
熱交換器が汚れていたり、ドレン配管が詰まっていたりすると、本来の性能を発揮できません。
また、保温材が破損していると熱が逃げてしまうため、機械本体だけでなく配管や保温の状態もあわせて確認することが重要です。
よくある質問
Q. エコノマイザーは何のために設置するのですか？
ボイラーの排ガスに残る熱を利用して給水を温め、燃料消費を抑えるためです。
Q. エコノマイザーがあると燃料はどれくらい節約できますか？
設備の種類や運転条件によって異なりますが、一般的には数％以上の燃料削減効果が期待できます。
Q. エコノマイザードレンとは何ですか？
排ガスを冷却することで発生した結露水です。
酸性になることがあるため、中和処理を行ってから排水する場合があります。
まとめ
エコノマイザーは、ボイラーの排ガスに含まれる熱を再利用し、給水を温める熱交換器です。
主なメリットは次の3つです。
- 燃料を節約できる
- ボイラー効率が向上する
- CO₂排出量を削減できる
設備工事では、エコノマイザー本体だけでなく、配管・保温・ドレン処理設備まで確認することで、安全で効率的な運転につながります。
