はじめに
建設現場や工場では、「蒸気ボイラー」という言葉を耳にすることがあります。
設備工事や改修工事では、ボイラー設備の更新や配管工事に携わる機会もあり、現場監督として基本的な仕組みを理解しておくことは非常に重要です。
しかし、
- 蒸気ボイラーって何？
- お湯を作る機械との違いは？
- どんな場所で使われているの？
と疑問に思う方も多いのではないでしょうか。
この記事では、現場監督の視点で蒸気ボイラーの仕組みや用途、メリット・デメリットをわかりやすく解説します。
蒸気ボイラーとは？
蒸気ボイラーとは、水を加熱して高温・高圧の蒸気を作る設備です。
この蒸気を利用して、
- 空調設備
- 給湯設備
- 工場の製造ライン
- 病院
- ホテル
- 食品工場
など、さまざまな施設で熱エネルギーとして利用されています。

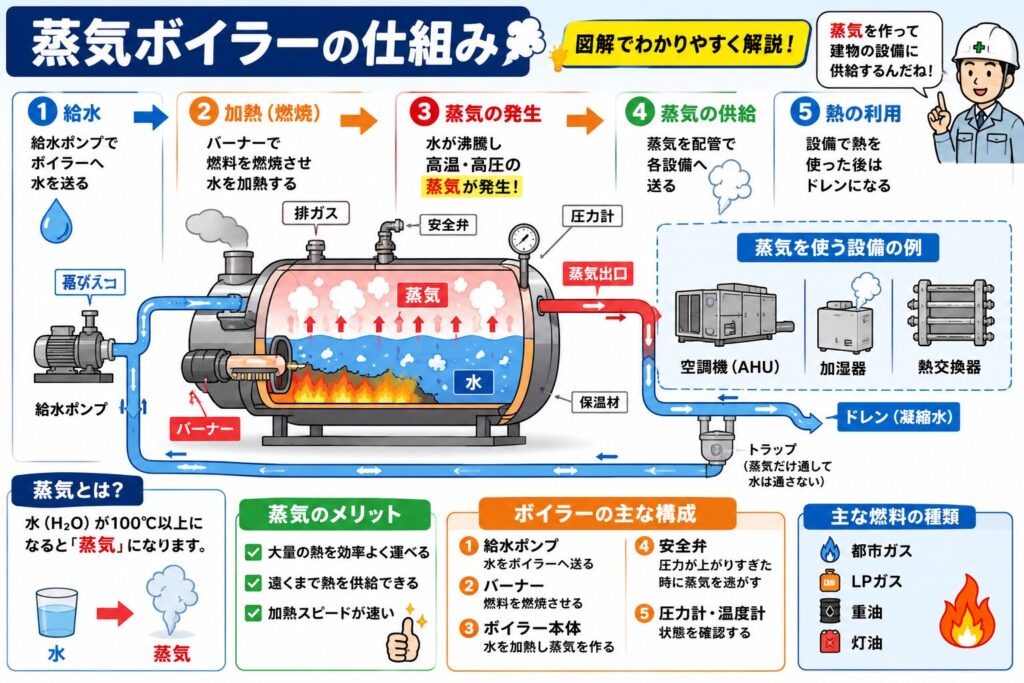

蒸気ボイラーの仕組み
基本的な流れは非常にシンプルです。
① 水をボイラーへ送る
給水ポンプがボイラーへ水を送ります。
↓
② バーナーで加熱
都市ガス・LPガス・重油などを燃焼させて熱を発生させます。
↓
③ 蒸気を発生
水が100℃以上になり、高温・高圧の蒸気になります。
↓
④ 蒸気を配管へ送る
蒸気配管を通じて各設備へ送られます。
↓
⑤ 熱を利用
蒸気が熱を放出すると水（ドレン）になります。
↓
⑥ ドレンを回収
ドレン回収配管でボイラーへ戻し、再利用する場合もあります。
蒸気ボイラーが使われる場所
主な設置場所は次のとおりです。
- 病院
- 学校
- ホテル
- 工場
- 商業施設
- 食品工場
- クリーニング工場
病院では滅菌設備、ホテルでは給湯設備、食品工場では加熱工程など、多くの場面で蒸気が利用されています。
蒸気ボイラーのメリット
大量の熱を効率よく運べる
蒸気は多くの熱エネルギーを運べるため、大規模施設に適しています。
昇温が早い
短時間で高温になり、設備を素早く稼働できます。
配管で遠くまで送れる
蒸気配管を利用することで、離れた場所にも熱を供給できます。
蒸気ボイラーのデメリット
定期点検が必要
ボイラーは法令に基づく点検や整備が必要です。
配管の保温が重要
蒸気は熱損失が大きいため、保温工事が欠かせません。
やけどの危険
蒸気配管やバルブは非常に高温になるため、安全対策が必要です。
現場監督が知っておきたいポイント
設備工事では、
- 蒸気配管
- ドレン配管
- 安全弁
- 減圧弁
- ストレーナー
- トラップ
などの機器が数多く登場します。
配管系統を理解しているだけでも、職人さんとの打ち合わせがスムーズになります。
また、試運転では
- 蒸気漏れ
- 保温施工
- 圧力確認
- ドレン排出
などを確認することが多いため、基本的な流れを知っておくと現場管理に役立ちます。
よくある質問
Q. 蒸気ボイラーと温水ボイラーの違いは？
蒸気ボイラーは蒸気を作る設備、温水ボイラーは温水を作る設備です。
用途や供給する熱媒体が異なります。
Q. 蒸気はなぜ高温なのですか？
水を加熱して蒸発させることで高温・高圧の蒸気になります。
この蒸気が熱エネルギーを運びます。
Q. ドレンとは何ですか？
蒸気が熱を放出して水に戻ったものをドレンと呼びます。
回収・再利用することで、省エネルギーにつながります。
まとめ
蒸気ボイラーは、水を加熱して蒸気を作り、その熱エネルギーをさまざまな設備へ供給する重要な設備です。
現場監督として、
- 蒸気の流れ
- ドレンの流れ
- 配管の役割
- 安全機器
を理解しておくことで、設備工事の管理や職人さんとの打ち合わせがスムーズになります。
蒸気ボイラーの基本を押さえ、安全で効率的な現場運営に役立てましょう。
