はじめに
ボイラー設備や空調設備の現場では、「ドレン」という言葉をよく耳にします。
試運転や点検の際にも、
- ドレンを排水してください
- ドレン配管を確認してください
- ドレンが詰まっています
などと言われることが多くあります。
しかし、
- ドレンとは何？
- なぜ発生するの？
- どの設備で発生するの？
と疑問に思う方も多いのではないでしょうか。
この記事では、ドレンの仕組みや役割、発生する設備、現場監督が知っておきたいポイントをわかりやすく解説します。
ドレンとは？
ドレン（Drain）とは、設備内で発生する不要な水や排水のことです。
建築設備では特に、
- 蒸気が冷えて水になったもの
- エアコンで発生した結露水
をドレンと呼ぶことが多くあります。
つまり、
設備から排出される水
と考えると分かりやすいでしょう。
ドレンが発生する仕組み
最も代表的なのは蒸気設備です。
蒸気は熱を放出すると水へ戻ります。
この戻った水がドレンです。

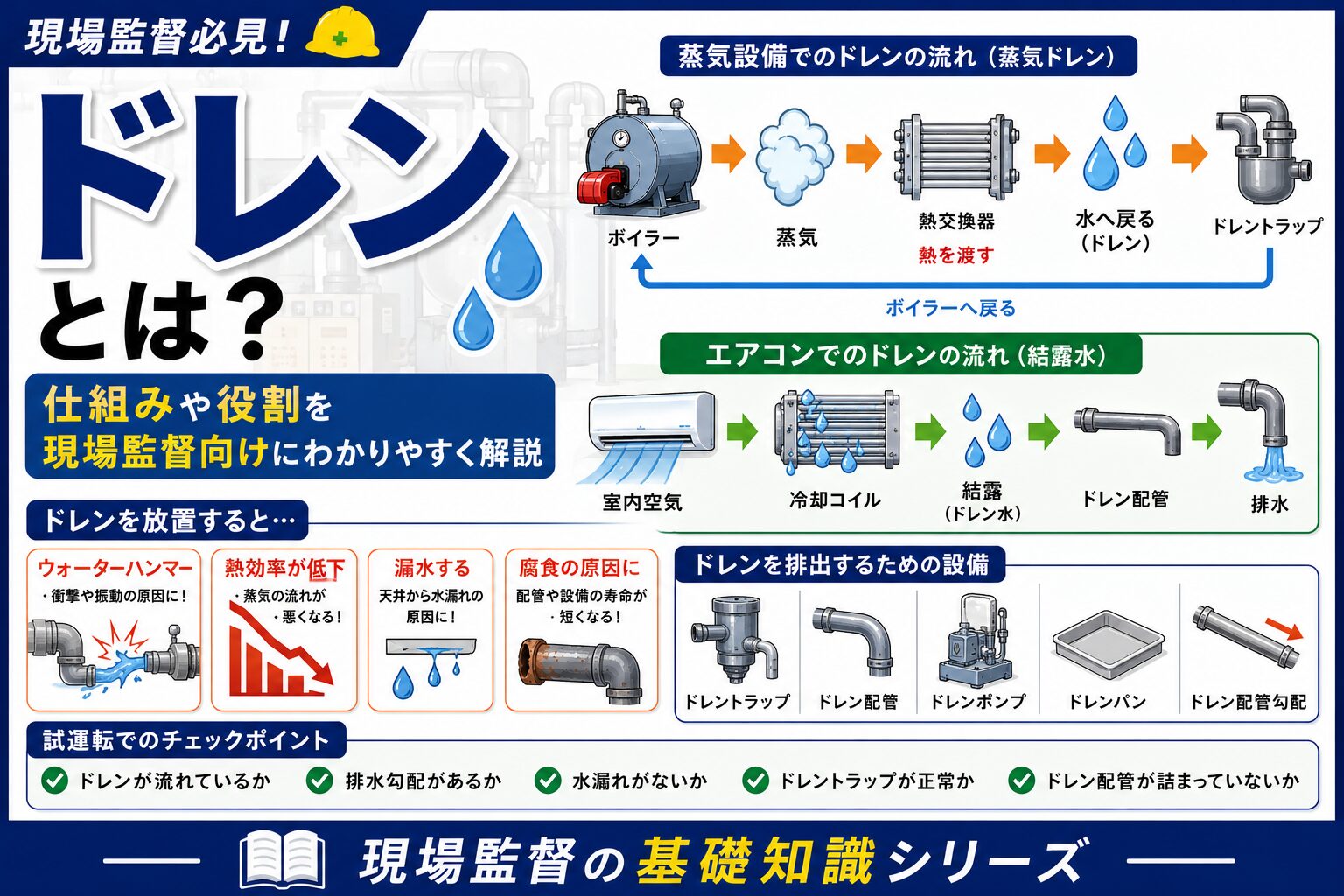

図解：蒸気ドレン
ボイラー
↓
蒸気
↓
熱交換器
↓
熱を渡す
↓
水へ戻る
↓
ドレンエアコンでもドレンは発生する
エアコンでは空気を冷やすと水分が結露します。
この水もドレンです。
図解
室内空気
↓
冷却コイル
↓
結露
↓
ドレン水
↓
ドレン配管
↓
排水ドレンが発生する設備
建築設備ではさまざまな場所でドレンが発生します。
ボイラー設備
蒸気が冷えて水になります。
熱交換器
蒸気が熱を渡した後、水になります。
蒸気配管
配管内で蒸気が冷えるとドレンになります。
エアコン
結露水がドレンになります。
AHU（空調機）
冷却コイルで大量のドレンが発生します。
FCU（ファンコイルユニット）
冷房運転時にドレンが発生します。
ドレンを放置するとどうなる？
ドレンを適切に排出できないと、
ウォーターハンマー
蒸気配管内で水が衝撃を起こし、
「ガン！」
という大きな音や振動が発生します。
熱効率が低下する
ドレンが配管内にたまると、
蒸気の流れが悪くなります。
漏水する
エアコンではドレン配管が詰まると、
天井から水漏れすることがあります。
腐食の原因になる
長期間ドレンがたまると、
配管や設備の腐食につながることがあります。
ドレンを排出する設備
建築設備では、
ドレンを排出するために次の設備があります。
- ドレントラップ
- ドレン配管
- ドレンポンプ
- ドレンパン
- ドレン配管勾配
これらが正常に施工されていることが重要です。
現場監督が知っておきたいポイント
試運転では、
- ドレンが流れているか
- 排水勾配があるか
- 水漏れがないか
- ドレントラップが正常か
- ドレン配管が詰まっていないか
を確認します。
特に天井裏では、
ドレン配管の逆勾配がよくある不具合なので注意しましょう。
現場監督からのワンポイントアドバイス
空調設備の試運転では、実際にドレンがスムーズに排水されるかを確認することが大切です。
配管の勾配不足や詰まりがあると、天井から漏水する原因になります。
また、蒸気設備ではドレンが配管内に残るとウォーターハンマーの原因となるため、ドレントラップが適切に機能しているかも確認しましょう。
よくある質問
Q. ドレンとは何ですか？
設備から排出される不要な水のことです。
Q. 蒸気ドレンとは？
蒸気が熱を放出して水へ戻ったものです。
Q. エアコンのドレンとは？
冷房時に発生する結露水のことです。
Q. ドレンはなぜ排水する必要がありますか？
設備の故障や水漏れ、熱効率低下を防ぐためです。
まとめ
ドレンとは、設備内で発生する不要な水のことです。
代表的なものは、
- 蒸気が冷えてできる水
- エアコンの結露水
です。
ドレンを適切に排出することで、
- ウォーターハンマー防止
- 漏水防止
- 熱効率向上
- 設備保護
につながります。
現場監督としてドレンの仕組みを理解しておくことで、ボイラー設備や空調設備の施工管理・試運転・保守点検にも役立つでしょう。
