はじめに
建築物で火災が発生した場合、人命を守るために重要なのが排煙設備です。
火災時には炎だけでなく、大量の煙や有害ガスが発生します。
実際の火災では、煙による視界低下や一酸化炭素中毒による被害が多く発生するため、煙を安全に排出する設備が必要になります。
排煙設備は、
- オフィスビル
- 商業施設
- 病院
- ホテル
- 地下街
- 劇場
など、多くの建築物に設置されています。
この記事では、現場監督や設備担当者向けに、排煙設備の仕組み・種類・構成部品・施工時の注意点についてわかりやすく解説します。
排煙設備とは？
排煙設備とは、火災時に発生した煙を建物外へ排出するための設備です。
目的は、
- 避難経路の確保
- 煙による被害防止
- 消防活動の安全確保
です。
簡単にいうと、
「火災時に建物内の煙を外へ逃がすための設備」
です。
排煙設備の役割
① 避難者の安全確保
火災時、煙が充満すると避難が困難になります。
排煙設備によって煙を排出することで、
- 階段
- 廊下
- 避難通路
などの安全性を確保します。
② 消防活動を助ける
消防隊が建物内へ進入する際、煙が多いと活動が困難になります。
排煙設備によって視界を確保し、消火活動を支援します。
③ 煙の拡散を防ぐ
煙は短時間で建物全体へ広がる可能性があります。
排煙設備や防煙区画を組み合わせることで、煙の広がりを抑制します。

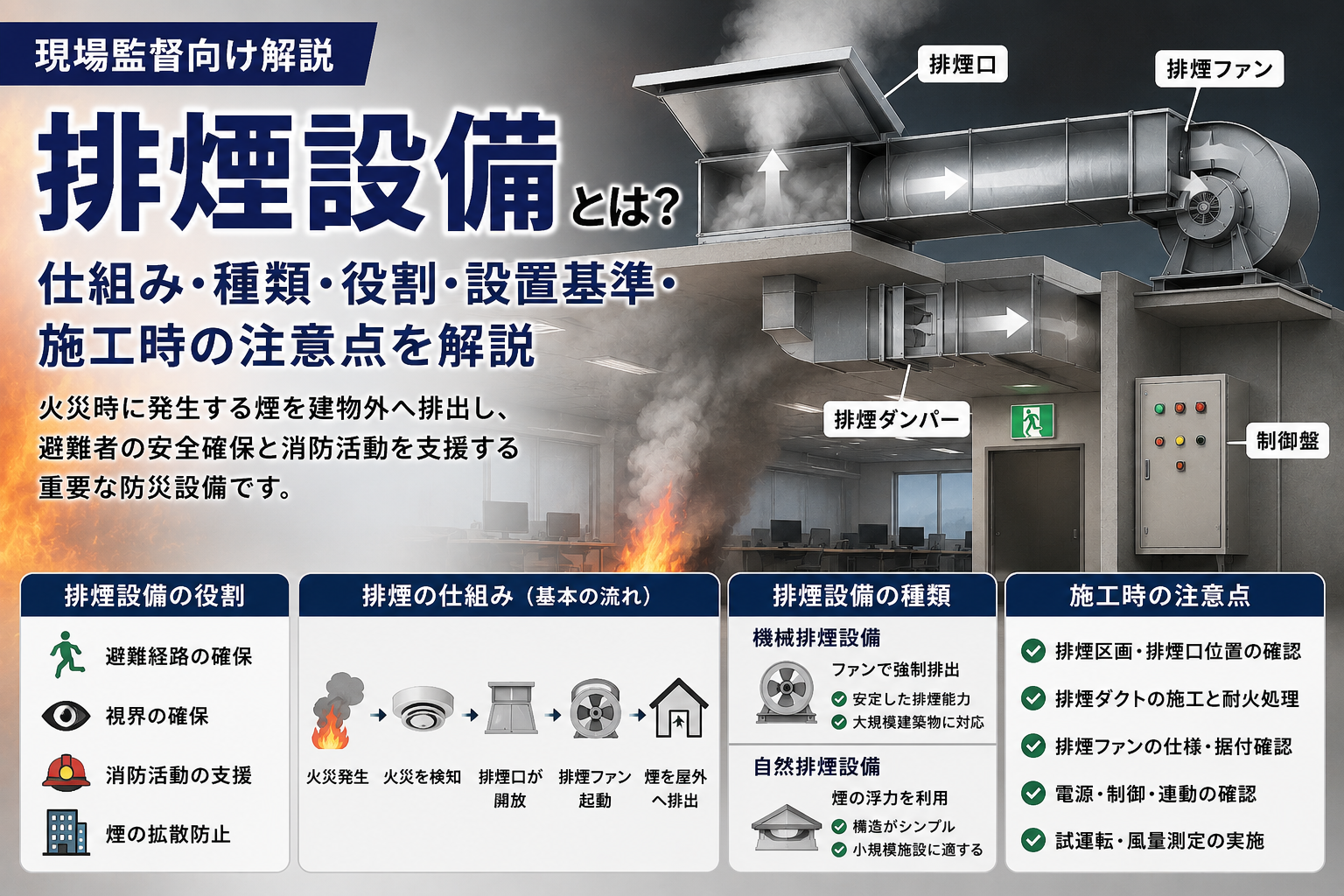

排煙設備の仕組み
排煙設備は、火災時に煙を集めて屋外へ排出します。
基本的な流れは以下の通りです。
排煙の流れ
① 火災発生
↓
② 煙感知器などが火災を検知
↓
③ 排煙口が開放
↓
④ 排煙ファンが起動
↓
⑤ ダクトを通じて煙を排出
↓
⑥ 屋外へ放出
という流れになります。
排煙設備の構成
排煙設備は主に以下の設備で構成されています。
① 排煙口
煙を吸い込む入口部分です。
設置場所：
- 天井
- 壁面
など。
種類：
- 手動開放式
- 電気開放式
があります。
② 排煙ダクト
煙を屋外へ搬送するダクトです。
通常の空調ダクトと異なり、火災時の高温煙に耐える仕様が必要です。
特徴：
- 耐火性能
- 気密性
- 耐熱性
が求められます。
③ 排煙ファン
煙を排出するための送風機です。
特徴：
- 高温環境で運転可能
- 火災時でも機能維持
できる仕様となっています。
④ 排煙ダンパー
排煙経路を開閉する装置です。
役割：
- 通常時は閉鎖
- 火災時に開放
します。
⑤ 制御盤
排煙設備全体を制御します。
制御内容：
- 排煙ファン起動
- 排煙口開放
- 異常監視
など。
排煙設備の種類
排煙設備は大きく分けて2種類あります。
① 機械排煙設備
仕組み
排煙ファンによって強制的に煙を排出する方式です。
流れ：
煙
↓
排煙口
↓
排煙ダクト
↓
排煙ファン
↓
屋外
特徴
メリット：
- 安定した排煙能力
- 大規模建築物に対応可能
デメリット：
- 電源設備が必要
- 機器設置スペースが必要
主な設置場所
- 高層ビル
- 地下施設
- 大型商業施設
など。
② 自然排煙設備
仕組み
煙の浮力を利用して自然に排出する方式です。
煙は温度が高いため上昇する性質があります。
その力を利用します。
特徴
メリット：
- 構造がシンプル
- 動力設備が少ない
デメリット：
- 外部条件の影響を受ける
- 大規模建築物では制約がある
機械排煙と自然排煙の違い
| 項目 | 機械排煙 | 自然排煙 |
|---|---|---|
| 排出方法 | ファンで強制排出 | 煙の浮力利用 |
| 動力 | 必要 | 不要 |
| 安定性 | 高い | 外気条件による |
| 用途 | 大型施設向き | 小規模施設など |
排煙設備と防煙設備の違い
| 項目 | 排煙設備 | 防煙設備 |
|---|---|---|
| 目的 | 煙を排出する | 煙の拡散を防ぐ |
| 方法 | ファン・開口部 | 壁・垂れ壁など |
| 役割 | 煙を外へ出す | 煙を区画する |
火災対策では、
防煙区画で煙の広がりを防ぐ
↓
排煙設備で煙を排出する
という組み合わせが重要です。
排煙設備設置時の注意点
① 排煙区画を確認する
排煙設備は建築計画と密接に関係します。
確認事項：
- 排煙区画範囲
- 排煙口位置
- 区画面積
② 排煙ダクト施工を確認する
排煙ダクトは火災時に使用するため、通常のダクトとは施工基準が異なります。
確認事項：
- 材質
- 厚み
- 接続方法
- 耐火処理
③ 排煙ファン仕様を確認する
確認事項：
- 排煙風量
- 耐熱性能
- 電源系統
④ 排煙口の開放確認を行う
施工後は、
- 手動開放
- 自動開放
- ファン連動
の確認が必要です。
⑤ 試運転を実施する
確認項目：
- 排煙風量
- ファン回転方向
- 異音
- 制御連動
- 開閉動作
排煙設備の故障原因
排煙ファンが動かない
原因：
- 電源不良
- 制御不良
- モーター故障
排煙量が不足する
原因：
- ダクト漏れ
- ダンパー開放不良
- ファン能力不足
排煙口が開かない
原因：
- 開放装置故障
- 制御信号不良
- 機械的な固着
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 排煙設備仕様確認
✅ 排煙区画確認
✅ 排煙口位置確認
✅ 排煙ダクト施工確認
✅ 耐火処理確認
✅ 排煙ファン据付確認
✅ 電源・制御確認
✅ 連動試験確認
✅ 風量測定確認
特に重要なのは、
「火災時に確実に作動するか」
です。
まとめ
排煙設備とは、火災時に発生した煙を建物外へ排出し、避難安全を確保するための防災設備です。
主な役割は、
- 煙の排出
- 避難経路確保
- 消防活動支援
です。
設備の構成は、
排煙口
↓
排煙ダクト
↓
排煙ファン
↓
屋外排出口
という流れになります。
現場監督としては、
「排煙ダクト施工」「耐火処理」「制御連動」「試運転」
を確実に確認することが重要です。
