はじめに
蒸気配管やボイラー設備の現場では、「蒸気ドレン（Steam Drain）」という言葉をよく耳にします。
例えば、
- 蒸気ボイラー設備
- 蒸気配管工事
- ドレントラップ
- 熱交換器
- 空調設備
- 工場の蒸気設備
など、蒸気を利用する設備では欠かせない存在です。
しかし、
- 蒸気ドレンとは何ですか？
- なぜ蒸気なのに水が発生するの？
- ドレンを回収する理由は？
- 現場監督は何を確認すればいい？
と疑問に思う方も多いのではないでしょうか。
この記事では、蒸気ドレンの仕組みや役割、ドレントラップとの関係、施工・試運転時の確認ポイントを現場監督向けにわかりやすく解説します。
蒸気ドレンとは？
蒸気ドレンとは、
蒸気が熱を放出した後に水へ戻った凝縮水（復水）のことです。
蒸気は熱エネルギーを運ぶ役割を持っています。
熱交換器や暖房機器などで熱を渡すと、蒸気は冷えて水になります。
この水が「蒸気ドレン」です。
つまり、
蒸気 → 熱を放出 → 水（ドレン）
という流れになります。
蒸気ドレンが発生する仕組み

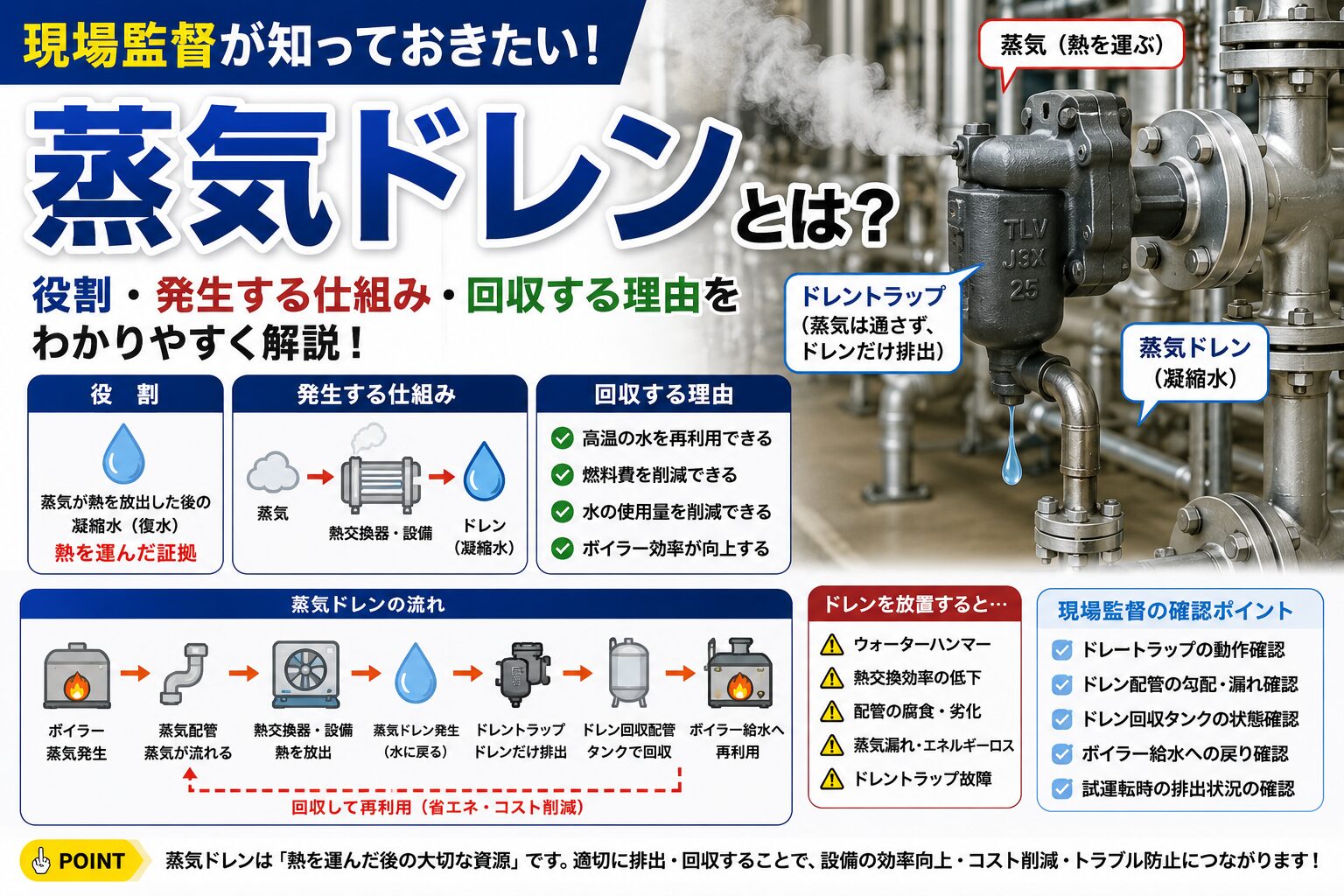

蒸気ドレンは次のような流れで発生します。
ボイラー
↓
蒸気発生
↓
蒸気配管
↓
熱交換器・空調機・設備
↓
熱を放出
↓
蒸気が水になる
↓
蒸気ドレン
↓
ドレントラップ
↓
ドレン回収配管
↓
ボイラーへ戻る
蒸気は熱を運ぶ役目を終えると、自然に水へ戻ります。
蒸気ドレンの役割
① 熱を運んだ証拠
蒸気ドレンは、蒸気がしっかり熱を放出した結果として発生します。
つまり、
ドレンが発生している＝熱交換が行われている
ということです。
② ボイラーへ戻して再利用する
ドレンはまだ高温です。
そのため、
- ボイラー給水
- 給水予熱
- エコノマイザー
などで再利用されます。
これを「復水回収」といいます。
③ エネルギーを節約できる
ドレンを回収することで、
- 燃料削減
- 水道使用量削減
- ボイラー効率向上
につながります。
ドレントラップとの関係
蒸気設備では、
蒸気は通さず、ドレンだけを排出する装置
が必要です。
それがドレントラップです。
ドレントラップが正常に動作することで、
- 蒸気漏れを防ぐ
- ドレンだけ排出する
- 蒸気設備の効率を維持する
ことができます。
蒸気ドレンを回収する理由
① 高温の水を再利用できる
蒸気ドレンは80〜100℃近い高温で戻ることがあります。
その熱を再利用することで、
ボイラーの燃料消費を削減できます。
② 水を節約できる
給水量を減らせるため、
水道料金も削減できます。
③ ボイラー効率が向上する
温かい水を給水するため、
ボイラーの立ち上がりが早くなり、
熱効率も向上します。
蒸気ドレンを放置するとどうなる？
ドレンを適切に排出・回収しないと、
- ウォーターハンマー
- 熱交換効率低下
- 配管腐食
- 蒸気漏れ
- ドレントラップ故障
などの原因になります。
特にウォーターハンマーは、配管やバルブを破損させる重大なトラブルにつながるため注意が必要です。
現場監督が確認したいポイント
① ドレントラップ
確認項目
- 蒸気漏れ
- ドレン排出
- 異音
- 詰まり
② ドレン配管
- 勾配
- 漏水
- 腐食
- 保温施工
を確認します。
③ ドレン回収タンク
確認するポイント
- 水位
- ポンプ運転
- 漏水
- オーバーフロー
④ ボイラー給水
回収したドレンが正常にボイラーへ戻っているか確認します。
⑤ 試運転
試運転では、
- 蒸気圧力
- ドレン排出状況
- ドレントラップ動作
- ポンプ運転
- 漏水
などを設計値と比較します。
現場監督からのワンポイントアドバイス
蒸気設備では、蒸気そのものだけでなく「ドレンをどう処理するか」も設備性能を左右する重要なポイントです。
特にドレン配管は、適切な勾配が確保されていないと水が滞留し、ウォーターハンマーや配管腐食の原因になります。また、ドレントラップの選定や定期点検も、蒸気設備を安定して運転するために欠かせません。
よくある質問
Q. 蒸気ドレンとは何ですか？
蒸気が熱を放出した後に水へ戻った凝縮水（復水）のことです。
Q. ドレンは捨てるのですか？
多くの設備では回収してボイラー給水として再利用します。
Q. ドレントラップとは何ですか？
蒸気は通さず、ドレンだけを自動で排出する装置です。
Q. ドレンを放置するとどうなりますか？
ウォーターハンマーや熱効率の低下、配管腐食、設備故障などの原因になります。
まとめ
蒸気ドレンとは、**蒸気が熱を放出した後に水へ戻った凝縮水（復水）**です。
回収・再利用することで、
- ボイラー効率の向上
- 燃料費の削減
- 水使用量の削減
- CO₂排出量の削減
など、多くのメリットがあります。
現場監督としては、
- ドレントラップの動作
- ドレン配管の勾配
- ドレン回収設備
- ボイラー給水
- 試運転時の排出状況
を重点的に確認し、蒸気設備を安全かつ効率的に運用できるよう管理しましょう。
