はじめに

空調設備や給排水設備、自動制御設備の現場では、「二方弁（にほうべん）」という機器をよく目にします。

例えば、

空調機（AHU）
ファンコイルユニット（FCU）
冷温水配管
温水ボイラー設備
冷凍機設備
給湯設備

など、流量制御が必要な設備には欠かせないバルブです。

しかし、

二方弁とは何ですか？
どんな仕組みで流量を調整するの？
三方弁との違いは？
現場監督は何を確認すればいい？

と疑問に思う方も多いのではないでしょうか。

この記事では、二方弁の仕組みや役割、種類、施工時・試運転時の確認ポイントを現場監督向けにわかりやすく解説します。

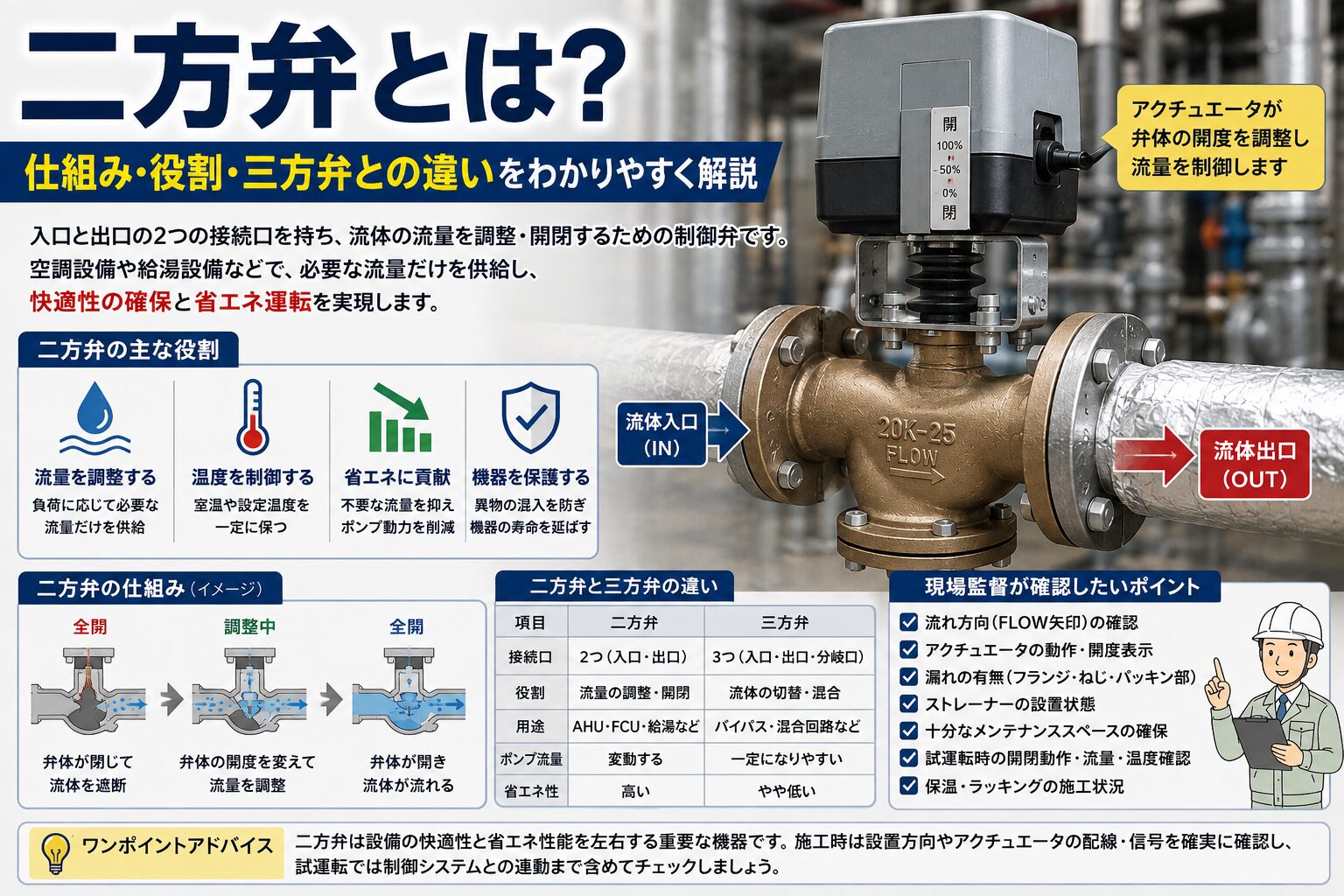

二方弁とは？

二方弁とは、

入口と出口の2つの接続口を持ち、流体の流量を調整または開閉するための制御弁です。

簡単にいうと、

「水や温水・冷水の流れる量を調整するバルブ」

です。

空調設備では、自動制御によって必要な量だけ冷温水を流し、室温を一定に保ちます。

二方弁の仕組み

基本的な流れは次のようになります。

冷温水配管
　　　↓
　　二方弁
　　　↓
AHU・FCU・熱交換器
　　　↓
冷温水戻り配管

二方弁は弁体（ディスク）を上下させることで、

全開
半開
全閉

を制御します。

近年では、電動アクチュエータと組み合わせて自動制御されることがほとんどです。

二方弁の役割

① 流量を調整する

最も重要な役割です。

空調負荷に応じて、

冷水
温水

の流量を自動で調整します。

必要以上の流量を流さないため、省エネにもつながります。

② 温度を制御する

室温センサーからの信号により、

例えば、

室温が高い
↓
二方弁が開く
↓
冷水量が増える

室温が低い
↓
二方弁が閉じる
↓
冷水量が減る

という制御を行います。

③ ポンプ動力を削減する

流量を必要最小限に抑えることで、

ポンプ負荷低減
消費電力削減

にも効果があります。

近年のインバータ制御と組み合わせることで、高い省エネ効果が得られます。

二方弁の構造

主な構成部品は次のとおりです。

弁本体
弁体（ディスク）
弁座
弁棒（ステム）
パッキン
アクチュエータ（電動・空気式）
開度表示

これらが連携して流量を制御します。

二方弁の種類

① 電動二方弁

最も多く使用されるタイプです。

特徴

自動制御しやすい
BEMS・中央監視と連携可能
空調設備で多く採用

② 電磁二方弁（電磁弁）

電磁コイルで開閉します。

特徴

ON/OFF制御
小型設備向け
応答が速い

③ 手動二方弁

ハンドルで開閉します。

特徴

シンプル
メンテナンス時に使用
自動制御はできない

三方弁との違い

項目	二方弁	三方弁
接続口	2つ	3つ
役割	流量調整・開閉	流量切替・混合
用途	AHU・FCU・給湯	バイパス・混合回路
省エネ性	高い	やや低い
ポンプ流量	変動する	一定になりやすい

近年では、省エネ性能が高いことから二方弁方式が多く採用されています。

二方弁のメリット

流量制御ができる
空調負荷に応じた運転が可能
ポンプ消費電力を削減できる
省エネ性能が高い
自動制御しやすい

二方弁のデメリット

流量変動に対応したポンプ制御が必要
差圧が大きいと弁音が発生することがある
ストレーナーが詰まると正常に動作しない
アクチュエータの故障で制御できなくなる

現場監督が確認したいポイント

① 流れ方向

本体には流れ方向が表示されています。

確認項目

矢印方向
配管方向
誤接続がないか

② アクチュエータ

確認するポイント

開閉動作
開度表示
電源配線
制御信号

③ 漏水

確認項目

フランジ
ネジ部
パッキン
グランド部

④ ストレーナー

二方弁の前にはストレーナーを設置することが一般的です。

異物が弁内へ入ると故障の原因になります。

⑤ 保温施工

冷温水配管では、

保温材
ラッキング
弁カバー

の施工状況も確認します。

試運転時の確認項目

試運転では、

開閉動作
開度制御
流量
温度変化
漏水
異音
自動制御との連動

を設計値と比較します。

中央監視設備がある場合は、遠隔操作で正常に動作するかも確認しましょう。

現場監督からのワンポイントアドバイス

二方弁は小さな部品ですが、空調設備全体の省エネ性能を左右する重要な機器です。

施工時は、流れ方向やアクチュエータの向き、メンテナンススペースを確保できているかを確認しましょう。また、試運転では二方弁単体だけでなく、温度センサーやポンプ、インバータとの連動も確認することで、設計どおりの流量制御が実現できているか判断できます。

よくある質問

Q. 二方弁とは何ですか？

入口と出口の2つの接続口を持ち、水や温水・冷水などの流量を調整・開閉するための制御弁です。

Q. 三方弁との違いは？

二方弁は流量を調整するのに対し、三方弁は流れを切り替えたり混合したりする役割があります。

Q. 主にどこで使われますか？

AHU、FCU、冷温水配管、温水ボイラー設備、給湯設備、熱交換器などで広く使用されています。

Q. 二方弁が故障するとどうなりますか？

流量制御ができなくなり、室温が安定しなかったり、冷暖房能力の低下やエネルギー消費の増加につながることがあります。

まとめ

二方弁とは、流体の流量を調整・開閉するための制御弁です。

空調設備や給湯設備では、

冷温水の流量調整
温度制御
ポンプ動力の削減
省エネ運転

に欠かせない設備です。

現場監督としては、

流れ方向
アクチュエータの動作
漏水
ストレーナー
試運転時の開閉・制御確認

を重点的に確認することで、設備の性能を十分に発揮させることができます。
