はじめに
ボイラー設備や圧力容器、蒸気配管などの設備では、「安全弁（あんぜんべん）」という重要なバルブが使用されています。
安全弁は、設備内部の圧力が異常に上昇した際に、自動的に圧力を逃がして設備の破損や事故を防ぐための安全装置です。
もし安全弁が設置されていなかったり、正常に作動しなかったりすると、配管や機器が破損する重大な事故につながる可能性があります。
この記事では、現場監督や設備担当者向けに、安全弁の役割・仕組み・種類・設置時の注意点についてわかりやすく解説します。

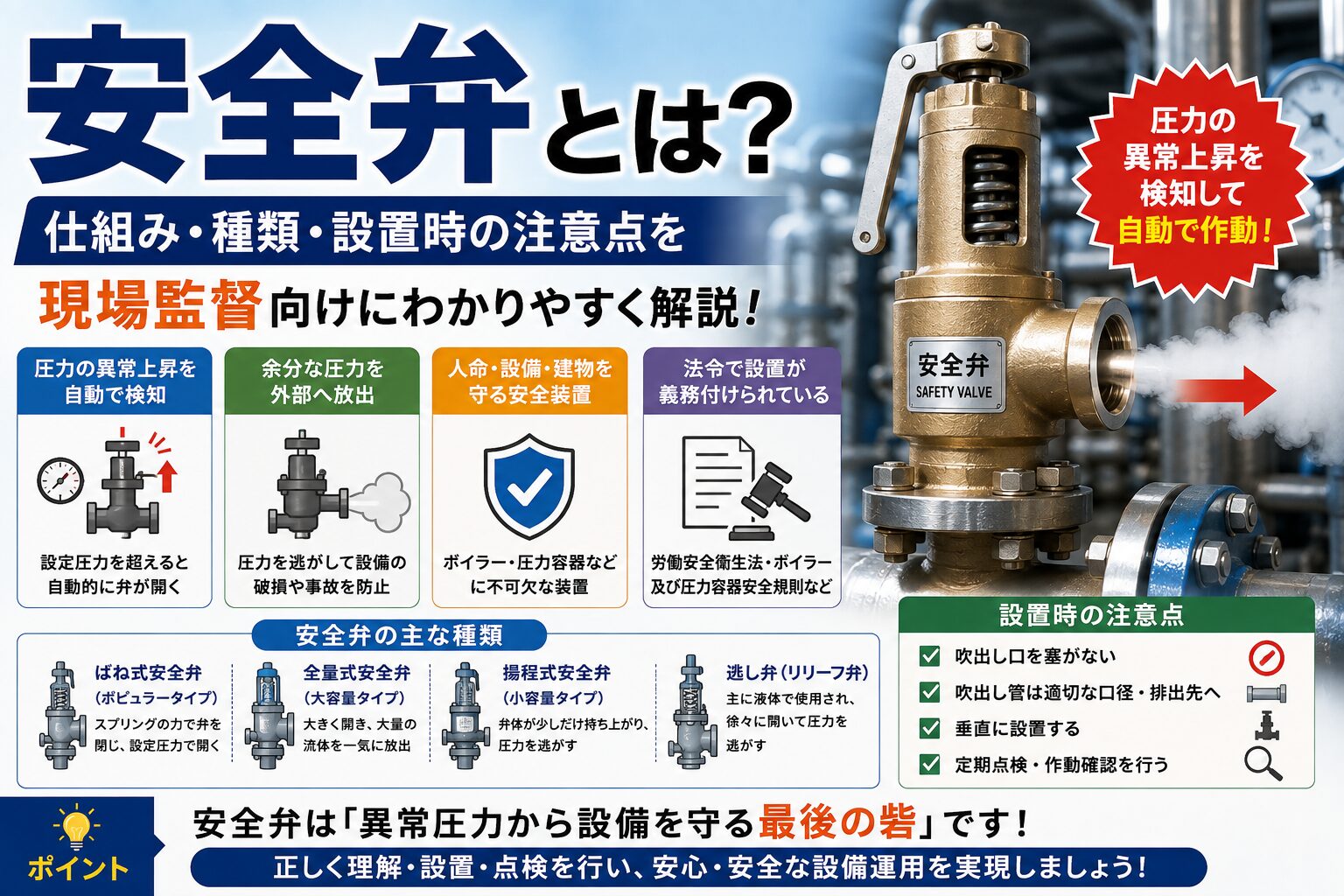

安全弁とは？
安全弁とは、設備内の圧力が設定値を超えた場合に、自動的に開いて内部の圧力を外部へ逃がすための弁です。
英語では「Safety Valve」と呼ばれます。
主に以下のような設備に使用されています。
- ボイラー
- 圧力容器
- 蒸気配管
- 温水設備
- 冷凍設備
- コンプレッサー設備
など、圧力を扱う設備には欠かせない安全装置です。
安全弁の役割
安全弁には主に以下の役割があります。
① 圧力上昇による破損を防ぐ
設備内部の圧力が異常に上昇すると、
- 配管の破裂
- 圧力容器の破損
- 機器本体の損傷
につながる危険があります。
安全弁は設定圧力以上になると開き、余分な圧力を外へ逃がすことで設備を保護します。
② 人命や建物を守る
ボイラーや蒸気設備では、高温・高圧の蒸気を扱います。
万が一圧力制御に異常が発生した場合、安全弁が最後の防護装置として働きます。
そのため、安全弁は「設備を守る最後の砦」ともいえる重要な部品です。
安全弁の仕組み
安全弁は主に以下の部品で構成されています。
- 弁体
- 弁座
- スプリング
- 調整ねじ
- ばね箱
- 吹出し管
動作の流れ
通常時：
① 圧力が設定値以下
↓
② スプリングの力で弁が閉じている
↓
③ 流体は通常通り流れる
異常時：
① 圧力が設定値まで上昇
↓
② 圧力による力がスプリングの力を超える
↓
③ 弁が開く
↓
④ 蒸気や流体を外部へ放出
↓
⑤ 圧力が低下すると再び閉じる
という仕組みです。
安全弁の種類
安全弁は用途や構造によって種類があります。
① ばね式安全弁
最も一般的に使用される安全弁です。
スプリングの力によって弁を押さえ、設定圧力を超えると開きます。
使用例：
- ボイラー
- 蒸気設備
- 圧力容器
など。
② 全量式安全弁
弁が開いた際に、大きな流路を確保できるタイプです。
急激な圧力上昇が発生する設備で使用されます。
特徴：
- 大量の流体を逃がせる
- 圧力低下能力が高い
③ 揚程式安全弁
弁体が少しだけ持ち上がる構造の安全弁です。
比較的小容量の設備で使用されます。
④ 逃し弁（リリーフ弁）
安全弁と似た役割を持つものに「逃し弁」があります。
主な違いは対象となる流体です。
| 項目 | 安全弁 | 逃し弁 |
|---|---|---|
| 主な対象 | 蒸気・気体 | 液体 |
| 動作 | 急激に開く | 徐々に開く |
| 用途 | ボイラーなど | 給湯・油圧設備など |
ただし、現場では安全弁と逃し弁をまとめて「安全弁」と呼ぶこともあります。
安全弁と減圧弁の違い
安全弁と減圧弁は名前が似ていますが、役割は全く異なります。
| 項目 | 安全弁 | 減圧弁 |
|---|---|---|
| 目的 | 圧力を逃がす | 圧力を下げる |
| 動作 | 異常時のみ | 常時制御 |
| 役割 | 設備保護 | 圧力調整 |
| 設置位置 | 機器上部など | 配管途中 |
簡単にいうと、
安全弁＝圧力が上がりすぎた時に守る装置
減圧弁＝圧力を適正値に調整する装置
です。
ボイラー設備での安全弁
ボイラー設備では、安全弁は特に重要な役割を持っています。
ボイラー内部では水を加熱して蒸気を発生させるため、内部圧力が上昇します。
通常は、
- 圧力調整器
- 制御装置
によって圧力を管理します。
しかし、制御機器が故障した場合、安全弁が作動して圧力を逃がします。
安全弁設置時の注意点
① 安全弁の出口側を塞がない
安全弁の吹出口側は、圧力を逃がすための重要な部分です。
出口を塞いだり、バルブを設置して閉止できる状態にすると、安全装置として機能しません。
② 吹出し管を適切に施工する
蒸気用安全弁では、吹出した蒸気を安全な場所へ排出するため、吹出し管を設置します。
注意点：
- 配管径を小さくしない
- 途中で急激な曲がりを作らない
- 排出口を人が近づかない場所へ向ける
③ 立て向きに設置する
安全弁は基本的に垂直方向に設置します。
横向きに設置すると、
- 弁体が正常に動かない
- 作動圧力が変化する
可能性があります。
④ 定期点検を行う
安全弁は普段動作しないため、異常に気付きにくい設備です。
定期的に、
- 作動確認
- 漏れ確認
- 圧力設定確認
を行う必要があります。
安全弁が故障する原因
圧力が逃げない
原因：
- 弁座への異物噛み込み
- 内部腐食
- スプリング劣化
蒸気や水が漏れる
原因：
- 弁座の傷
- シール部劣化
- 設定圧力不良
設定圧力より早く作動する
原因：
- スプリング劣化
- 調整不良
- 振動による設定ずれ
安全弁の選定ポイント
安全弁を選定する場合は、以下を確認します。
- 使用流体（蒸気・水・空気など）
- 設定圧力
- 吹出量
- 配管口径
- 使用温度
- 設置場所
特にボイラー設備では、設備容量に合った安全弁を選定することが重要です。
まとめ
安全弁とは、設備内の圧力が異常に上昇した際、自動的に圧力を逃がして設備を保護する安全装置です。
主に、
- ボイラー
- 圧力容器
- 蒸気配管
- 給湯設備
などで使用されています。
現場で押さえるポイントは、
- 安全弁は最後の安全装置である
- 吹出口を塞がない
- 正しい方向に設置する
- 定期点検を行う
ことです。
減圧弁が「圧力を調整する設備」なら、安全弁は「異常圧力から設備を守る設備」です。
設備工事では目立たない部品ですが、人命や建物を守る非常に重要なバルブです。
