はじめに
建築設備やプラント設備では、「流量（りゅうりょう）」という言葉をよく耳にします。
例えば、
- 給水ポンプの流量
- 冷温水の流量
- 蒸気流量
- 空調機の流量調整
など、設備工事では欠かせない重要な項目です。
しかし、
- 流量とは何？
- 流速との違いは？
- 現場ではどのように確認するの？
と疑問に思う方も多いのではないでしょうか。
この記事では、流量の意味や単位、計算方法、建築設備での活用例を現場監督向けにわかりやすく解説します。
流量とは？
流量とは、
「一定時間に流れる水や空気、蒸気の量」
のことです。
例えば、
蛇口から1分間で10Lの水が出た場合、
流量は10L/分
となります。
つまり、
「どれだけ流れているか」
を表す数値です。
流量のイメージ
家庭のシャワーをイメージすると分かりやすいでしょう。
蛇口を少し開ける
↓
水が少し流れる
↓
流量は小さい
蛇口を全開にする
↓
大量の水が流れる
↓
流量は大きい
つまり、
流れる量が多いほど流量は大きくなります。
流量の単位
設備工事では次の単位がよく使われます。
| 単位 | 読み方 | 用途 |
|---|---|---|
| L/min | リットル毎分 | 給水設備 |
| ㎥/h | 立方メートル毎時 | 空調・給排水 |
| kg/h | キログラム毎時 | 蒸気設備 |
| m³/s | 立方メートル毎秒 | 河川・大型設備 |
建築設備では、
㎥/h
が最も多く使われます。
流量と流速の違い
この2つは混同しやすい言葉です。
| 項目 | 流量 | 流速 |
|---|---|---|
| 意味 | 流れる量 | 流れる速さ |
| 単位 | L/min・㎥/h | m/s |
| 例 | 100L/分 | 2m/秒 |
例えば、
太い配管では、
流速が遅くても
流量は大きくなることがあります。
流量の計算方法
流量は次の式で求められます。
流量 ＝ 流速 × 配管断面積つまり、
流速が速いほど
流量は増えます。
また、
配管が太いほど
流量も増えます。
建築設備で使われる流量
給水設備
建物へ送る水の量を表します。
空調設備
冷温水や冷却水の流量を管理します。
ボイラー設備
蒸気流量を管理し、
必要な熱量を供給します。
消火設備
スプリンクラーや消火栓では、
必要な放水量を確保します。
流量計とは？
流量を測定する計器を
流量計（フローメーター）
といいます。
試運転では、
- 設計流量になっているか
- 流量不足はないか
- バルブ調整後の流量
などを確認します。

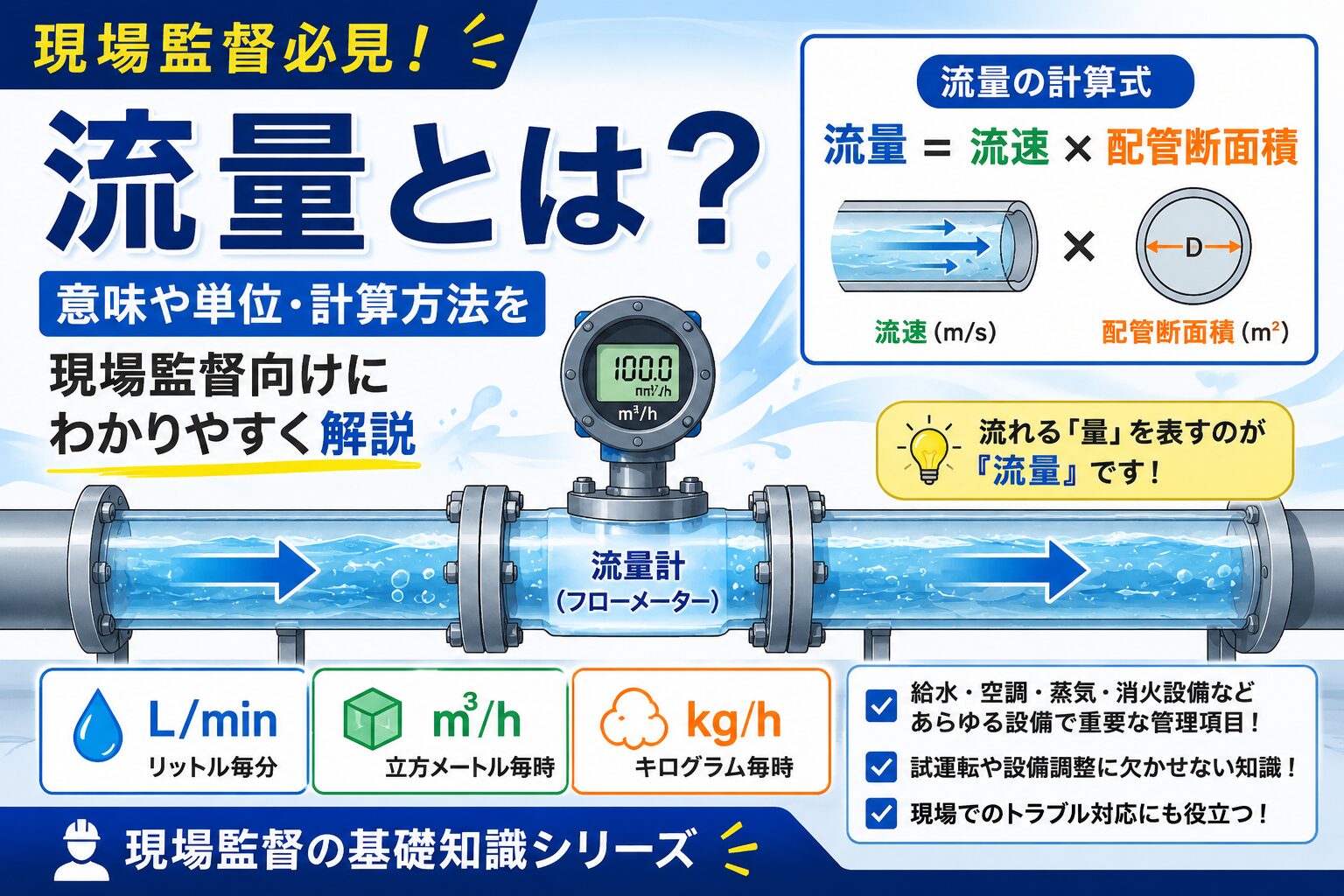

図解：流量計
配管
────────────
○
流量計
100㎥/h流量が多すぎるとどうなる？
流量が多すぎると、
- ポンプ負荷が増える
- 配管騒音
- エネルギー消費増加
- バルブ摩耗
などの原因になります。
流量が少なすぎるとどうなる？
流量不足では、
- 冷暖房能力低下
- 給水不足
- ボイラー能力不足
- 熱交換不足
などが発生します。
現場監督が知っておきたいポイント
試運転では、
- 流量
- 圧力
- 温度
の3つをセットで確認します。
例えば、
「圧力は正常なのに冷えない」
という場合は、
流量不足が原因のこともあります。
設備全体を見て判断することが重要です。
現場監督からのワンポイントアドバイス
流量が不足しているときは、ポンプだけが原因とは限りません。
ストレーナーの詰まりやバルブの開度不足、配管内への空気混入なども流量低下の原因になります。
試運転では、圧力・流量・温度をセットで確認する習慣をつけると、トラブルの原因を見つけやすくなります。
よくある質問
Q. 流量とは何ですか？
一定時間に流れる水・空気・蒸気の量です。
Q. 流速との違いは？
流量は量、流速は速さを表します。
Q. 建築設備ではどこで使われますか？
給水設備、空調設備、ボイラー設備、消火設備など、ほぼすべての設備で管理されています。
Q. 流量はどうやって測りますか？
流量計（フローメーター）で測定します。
まとめ
流量とは、
一定時間に流れる流体の量
のことです。
設備工事では、
- 給水設備
- 空調設備
- ボイラー設備
- 消火設備
など、あらゆる設備で重要な管理項目です。
現場監督として流量を理解しておくことで、試運転や設備調整、トラブル対応の際に大きな強みになります。
