はじめに
蒸気設備では、ボイラーで発生した蒸気を使用する機器に合わせて適切な圧力へ調整する必要があります。
ボイラーから発生する蒸気は高圧の場合が多く、そのまま機器へ供給すると、
- 機器の破損
- 蒸気使用量の増加
- 温度調整不良
- 安全性低下
などの問題が発生する可能性があります。
そこで使用される設備が**蒸気減圧弁（じょうきげんあつべん）**です。
この記事では、現場監督や設備管理者向けに、蒸気減圧弁の仕組み・種類・設置場所・施工時の注意点についてわかりやすく解説します。

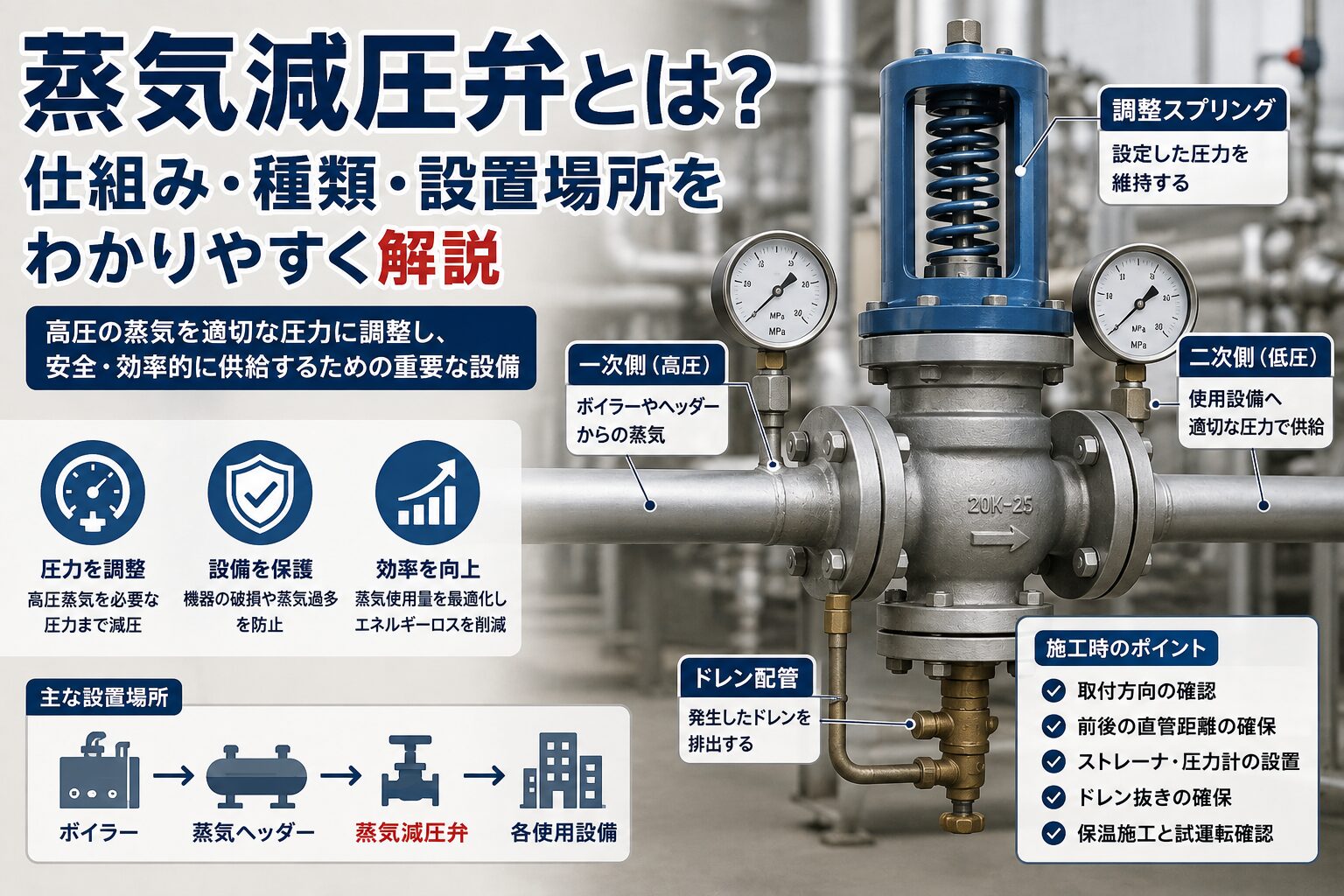

蒸気減圧弁とは？
蒸気減圧弁とは、高圧の蒸気を必要な圧力まで低下させ、一定の圧力で供給するためのバルブです。
英語では、
Pressure Reducing Valve（PRV）
と呼ばれます。
例えば、
ボイラー出口
0.8MPa
↓
蒸気減圧弁
↓
使用設備側
0.2MPa
のように、蒸気圧力を下げて使用します。
蒸気減圧弁が必要な理由
① 使用機器に適した圧力へ調整するため
蒸気を使用する設備によって必要な圧力は異なります。
例えば、
- ボイラー：高圧蒸気
- 空調加湿設備：低圧蒸気
- 給湯設備：低圧蒸気
- 工場加熱設備：中圧蒸気
など用途によって必要圧力が変わります。
蒸気減圧弁によって、それぞれの設備に適した圧力へ調整します。
② 設備を保護するため
高圧蒸気をそのまま機器へ送ると、
- 配管への負荷
- 機器内部の損傷
- 制御不良
につながります。
減圧することで設備を安全に運転できます。
③ 蒸気使用量を適正化するため
蒸気圧力が高すぎると、必要以上の蒸気が流れる場合があります。
適正圧力に調整することで、
- 蒸気ロス削減
- エネルギーコスト削減
- 安定運転
につながります。
蒸気減圧弁の仕組み
6
蒸気減圧弁は、弁内部の開度を自動調整することで出口側の圧力を一定に保ちます。
基本的な流れは以下です。
① 高圧蒸気が入口へ流入
ボイラーや蒸気ヘッダーから高圧蒸気が入ります。
② 弁が蒸気量を制御
内部の弁体（ディスク）が開閉し、蒸気の流量を調整します。
圧力が高くなると、
→ 弁を閉じる方向へ動く
圧力が低下すると、
→ 弁を開く方向へ動く
ことで出口圧力を一定に保ちます。
③ 低圧蒸気として供給
設定した圧力まで低下した蒸気が、使用設備へ送られます。
蒸気減圧弁の種類
蒸気減圧弁には主に以下の種類があります。
① 直動式減圧弁
小型設備で使用される一般的なタイプです。
特徴：
- 構造がシンプル
- 価格が安い
- メンテナンスしやすい
用途：
- 小型給湯設備
- 加湿設備
- 小規模蒸気設備
② パイロット式減圧弁
大型設備で使用される高性能タイプです。
特徴：
- 圧力制御精度が高い
- 大流量に対応可能
- 圧力変動が少ない
用途：
- 工場設備
- 大型施設
- 中央熱源設備
③ 電気式・制御式減圧弁
制御信号によって圧力を調整するタイプです。
特徴：
- 自動制御が可能
- BEMSや中央監視設備と連携可能
大型施設で採用されることがあります。
蒸気減圧弁の設置場所
一般的な設置位置は以下になります。
① 蒸気ヘッダー出口側
代表的な設置場所です。
流れ：
ボイラー
↓
蒸気ヘッダー
↓
減圧弁
↓
各設備
蒸気系統ごとに圧力を調整できます。
② 使用設備の直前
機器ごとに必要圧力が異なる場合に設置します。
例：
高圧蒸気配管
↓
減圧弁
↓
加湿器
③ 建物内の蒸気分岐部
大型施設では、
- 地下機械室
- 熱源機械室
- 各階設備スペース
などに設置されることがあります。
蒸気減圧弁周辺の必要機器
蒸気減圧弁単体ではなく、周辺機器と組み合わせて使用します。
ストレーナ
配管内のゴミや異物を除去します。
異物が弁内部へ入ると、
- 弁漏れ
- 圧力制御不良
の原因になります。
圧力計
減圧前後の圧力を確認するために設置します。
一般的には、
- 一次側圧力計
- 二次側圧力計
を設けます。
安全弁
二次側圧力が異常上昇した場合の安全対策として設置します。
ドレントラップ
蒸気配管ではドレンが発生するため、減圧弁前後にドレン抜きを設ける場合があります。
蒸気減圧弁施工時の注意点
① 取付方向を確認する
減圧弁には流れ方向があります。
逆方向に設置すると正常に作動しません。
施工時には、
- 本体矢印
- メーカー指定方向
を確認します。
② 前後の直管距離を確保する
減圧弁の性能を発揮するためには、乱流を避ける必要があります。
配管条件によって適切な直管距離を確保します。
③ バイパス配管を検討する
メンテナンス時でも蒸気供給を止めないように、
- 減圧弁
- バイパス弁
- 止水弁
を設ける場合があります。
④ ドレン対策を行う
減圧弁周辺にドレンが溜まると、
- ウォーターハンマー
- 弁の損傷
- 制御不良
の原因になります。
蒸気減圧弁のトラブル例
圧力が安定しない
原因：
- ストレーナ詰まり
- 弁内部の摩耗
- サイズ選定不良
などが考えられます。
異音がする
原因：
- 流速過大
- キャビテーション
- ドレン混入
の可能性があります。
二次側圧力が上昇する
原因：
- 弁漏れ
- 制御不良
- ダイヤフラム不良
などが考えられます。
現場監督が確認すべきポイント
蒸気設備工事では以下を確認しましょう。
□ 減圧弁の仕様（圧力・流量）
□ 一次側・二次側圧力計設置
□ ストレーナ設置
□ 流れ方向
□ バイパス配管有無
□ 保温施工状況
□ ドレン排出経路
□ 試運転時の圧力確認
特に試運転では、設定圧力まで正常に低下しているか確認することが重要です。
まとめ
蒸気減圧弁とは、高圧蒸気を使用設備に適した圧力へ調整し、安定供給するための重要な制御機器です。
主な役割は、
- 蒸気圧力の調整
- 設備保護
- 蒸気使用量の適正化
- 安全な運転
です。
蒸気設備では、
ボイラー → 蒸気ヘッダー → 減圧弁 → 蒸気機器 → ドレン回収
という流れを理解すると、設備全体の仕組みが把握しやすくなります。
現場監督としては、減圧弁本体だけでなく、周辺配管・ドレン処理・安全装置まで確認できる知識が重要です。
