はじめに
ボイラー設備や空調設備の現場では、「飽和蒸気（ほうわじょうき）」という言葉をよく耳にします。
設備図面や試運転の説明でも登場する専門用語ですが、
- 飽和蒸気とは何？
- 普通の蒸気と何が違うの？
- なぜボイラーでは飽和蒸気が使われるの？
と疑問に思う方も多いのではないでしょうか。
現場監督として飽和蒸気の基本を理解しておくと、ボイラーや熱交換器、蒸気配管の仕組みがより理解しやすくなります。
この記事では、飽和蒸気の仕組みや特徴、メリット、用途を初心者にもわかりやすく解説します。
飽和蒸気とは？
飽和蒸気とは、水が沸騰して気体になった直後の蒸気です。
水を加熱すると温度が上がり、ある温度に達すると沸騰します。
このとき発生する蒸気が飽和蒸気です。
まだこれ以上加熱されていない、最も基本的な蒸気と考えるとイメージしやすいでしょう。
飽和蒸気ができる仕組み

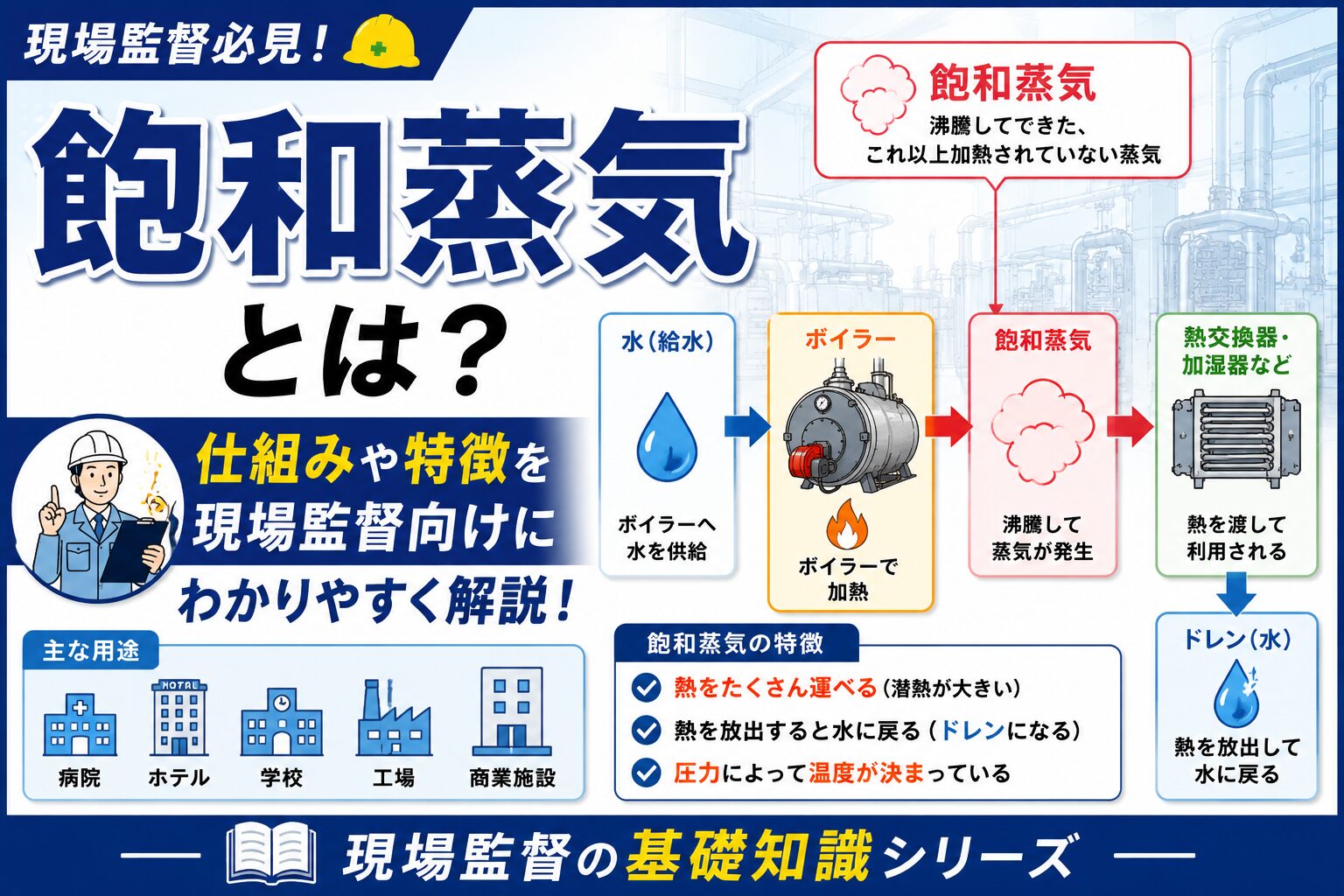

ボイラーでは次の流れで飽和蒸気が作られます。
① 給水
↓
② ボイラーで加熱
↓
③ 沸騰する
↓
④ 飽和蒸気が発生
↓
⑤ 蒸気配管へ送られる
図解：飽和蒸気ができる流れ
給水
↓
ボイラー
🔥 加熱
↓
沸騰
↓
飽和蒸気
↓
蒸気配管
↓
熱交換器・加湿器飽和蒸気の特徴
① 熱をたくさん運べる
飽和蒸気は「潜熱」と呼ばれる大きな熱エネルギーを持っています。
熱交換器では、この熱を利用して水や空気を温めます。
② 熱を放出すると水に戻る
飽和蒸気は熱を渡すと、水へ戻ります。
この水をドレンと呼びます。
③ 温度と圧力が決まっている
飽和蒸気は圧力によって温度が決まります。
例えば、
| 圧力 | 飽和温度 |
|---|---|
| 大気圧 | 約100℃ |
| 約0.5MPa | 約152℃ |
| 約1.0MPa | 約180℃ |
※数値は目安です。
そのため、ボイラーでは圧力管理が非常に重要になります。
飽和蒸気と過熱蒸気の違い
設備では「過熱蒸気」という言葉もあります。
| 項目 | 飽和蒸気 | 過熱蒸気 |
|---|---|---|
| 温度 | 飽和温度 | 飽和温度より高い |
| 水分 | 少量含むことがある | ほぼ含まない |
| 主な用途 | 空調・給湯・工場 | 発電・特殊設備 |
建物の設備では、飽和蒸気が利用されるケースが多くあります。
飽和蒸気はどこで使われる？
飽和蒸気はさまざまな設備で利用されています。
- 病院
- ホテル
- 学校
- 商業施設
- 食品工場
- クリーニング工場
具体的には、
- 熱交換器
- 蒸気加湿器
- 給湯設備
- 滅菌設備
などで活躍しています。
飽和蒸気が使われる理由
熱交換しやすい
飽和蒸気は熱を放出しながら水へ戻るため、効率よく熱交換できます。
温度管理しやすい
圧力を管理すれば蒸気温度も管理できるため、設備の温度制御がしやすい特徴があります。
エネルギー効率が高い
少ない量でも多くの熱を運べるため、省エネルギーにつながります。
現場監督が知っておきたいポイント
試運転では、
- 蒸気圧力
- 蒸気温度
- ドレン排出
- 蒸気漏れ
- 保温施工
などを確認します。
また、飽和蒸気は配管内で冷えるとドレンが発生するため、ドレントラップや保温施工が適切か確認することも重要です。
現場監督からのワンポイントアドバイス
現場では「蒸気が出ているか」だけでなく、「ドレンが正常に排出されているか」も確認しましょう。
ドレンが配管内にたまると、蒸気の流れが悪くなったり、ウォーターハンマーの原因になったりすることがあります。
また、蒸気配管の保温材に破損があると熱損失が増え、設備効率が低下します。配管や保温材の状態まで確認する習慣をつけることが大切です。
よくある質問
Q. 飽和蒸気とは何ですか？
水が沸騰して気体になった直後の蒸気です。
Q. 飽和蒸気と普通の蒸気は違いますか？
設備で「蒸気」と言う場合、多くは飽和蒸気を指します。
Q. 飽和蒸気はなぜ設備で使われるのですか？
熱交換効率が高く、温度管理がしやすいためです。
まとめ
飽和蒸気とは、水が沸騰して発生した直後の蒸気のことです。
主な特徴は、
- 熱をたくさん運べる
- 熱を渡すとドレンになる
- 温度と圧力が密接に関係している
という点です。
現場監督として飽和蒸気を理解すると、ボイラーや熱交換器、蒸気配管の仕組みがより理解しやすくなり、設備工事や試運転にも役立ちます。
