はじめに
空調設備では、冷房運転時に発生する結露水（ドレン水）を適切に排水する必要があります。
通常、ドレン水は配管の勾配によって自然排水しますが、排水先まで距離がある場合や、機器より高い位置へ排水する必要がある場合には「ドレンポンプ」が使用されます。
ドレンポンプは、
- 天井カセット形エアコン
- ファンコイルユニット（FCU）
- 空調機（AHU）
- 冷却設備
などで使用される重要な機器です。
この記事では、現場監督や設備担当者向けに、ドレンポンプの役割・仕組み・種類・設置時の注意点についてわかりやすく解説します。

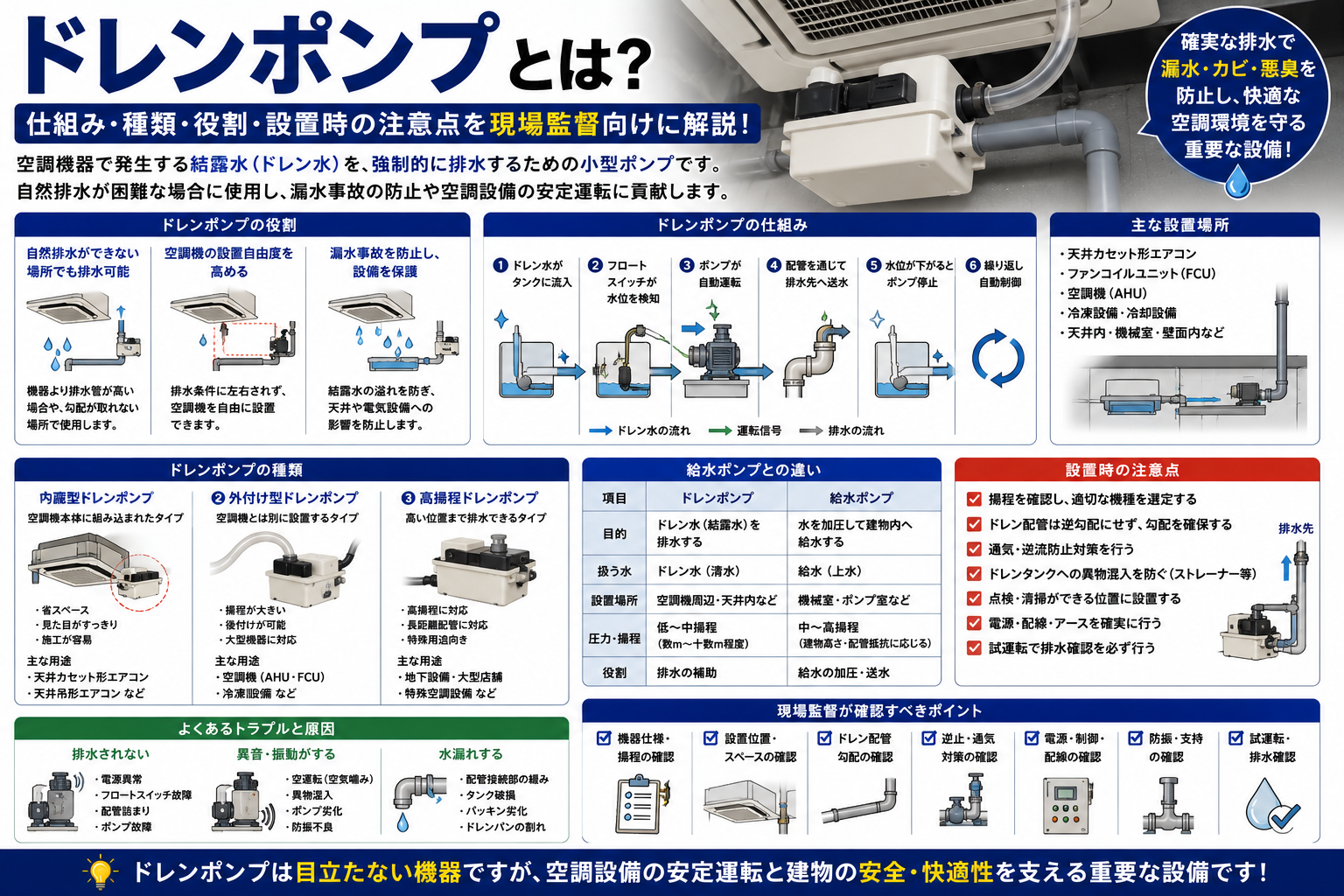

ドレンポンプとは？
ドレンポンプとは、空調機器から発生するドレン水（結露水）を強制的に排水するための小型ポンプです。
通常、ドレン水は自然流下によって排水します。
しかし、
- 排水管より機器位置が低い
- 天井内の配管スペースが不足している
- 長距離まで排水する必要がある
- 勾配を確保できない
場合には、ドレンポンプによって水を押し上げて排水します。
ドレン水とは？
ドレン水とは、空気中の水分が冷却コイルなどで冷やされ、結露して発生する水です。
例えば夏場の冷房運転では、
室内の暖かい空気
↓
冷却された熱交換器に触れる
↓
空気中の水分が結露する
↓
ドレン水が発生
という流れになります。
このドレン水を適切に排出しないと、
- 天井からの漏水
- カビ発生
- 悪臭
- 建物内装の損傷
につながります。
ドレンポンプが必要な理由
① 自然排水できない場所で使用するため
ドレン排水は基本的に重力による自然排水です。
しかし、以下のような場合は勾配が取れません。
- 天井内スペースが少ない
- 空調機が排水管より低い
- 長距離配管になる
このような場合、ドレンポンプで排水します。
② 空調機を自由に配置するため
ドレンポンプを使用することで、排水条件に左右されにくくなります。
そのため、
- デザイン性を重視した店舗
- オフィス
- ホテル
- 病院
などでも採用されています。
③ 漏水事故を防止するため
ドレン排水が正常に行われないと、
- ドレンパンから水があふれる
- 天井材が濡れる
- 電気設備へ影響する
可能性があります。
ドレンポンプは、確実な排水によって漏水リスクを低減します。
ドレンポンプの仕組み
ドレンポンプは主に以下の部品で構成されています。
- ドレンタンク
- ポンプ本体
- フロートスイッチ
- 吸込口
- 吐出口
- 制御部
動作の流れ
① 空調機でドレン水が発生
↓
② ドレンパンに水が溜まる
↓
③ ドレンポンプのタンクへ流入
↓
④ フロートスイッチが水位を検知
↓
⑤ ポンプが自動運転
↓
⑥ ドレン配管へ排水
↓
⑦ 水位が下がると停止
という仕組みです。
ドレンポンプの種類
① 内蔵型ドレンポンプ
空調機本体に組み込まれているタイプです。
主に、
- 天井カセット形エアコン
- 天井吊形エアコン
などで使用されます。
特徴：
- 省スペース
- 見た目がすっきりする
- 施工が容易
② 外付け型ドレンポンプ
空調機とは別に設置するタイプです。
特徴：
- 大きな揚程に対応可能
- 後付け可能
- 大型設備向き
用途：
- 空調機
- 冷凍設備
- 特殊空調
など。
③ 高揚程ドレンポンプ
通常より高い位置までドレン水を押し上げるタイプです。
使用例：
- 地下設備
- 大型店舗
- 特殊空調設備
など。
ドレンポンプとドレン配管の違い
| 項目 | ドレンポンプ | ドレン配管 |
|---|---|---|
| 役割 | 水を押し出す | 水を運ぶ |
| 動力 | 必要 | 不要 |
| 設置場所 | 排水困難箇所 | 通常の排水経路 |
| 特徴 | 揚程が取れる | 自然排水が基本 |
ドレンポンプは、ドレン配管だけでは排水できない場合に使用します。
ドレンポンプ設置時の注意点
① 揚程を確認する
ドレンポンプには排水できる高さの限界があります。
確認項目：
- 必要揚程
- 配管長さ
- 曲がり数
- 排水先高さ
を確認して選定します。
② ドレン配管の勾配を確認する
ドレンポンプを使用していても、配管施工は重要です。
注意点：
- 逆勾配にしない
- 空気溜まりを作らない
- 適切な配管径を使用する
③ 通気・逆流対策を行う
排水配管内の圧力変化によって、
- 排水不良
- 異音
- 水戻り
が発生する場合があります。
必要に応じて通気や逆止対策を行います。
④ 点検できる位置に設置する
ドレンポンプは消耗部品があります。
そのため、
- 点検口
- メンテナンススペース
- 清掃スペース
を確保します。
⑤ 試運転で排水確認を行う
施工後は必ず、
- 水を流して確認
- ポンプ作動確認
- 異常音確認
- 漏水確認
を行います。
ドレンポンプの故障原因
水が排水されない
原因：
- ポンプ故障
- フロートスイッチ異常
- 配管詰まり
- 電源異常
異音がする
原因：
- 空運転
- 異物混入
- ポンプ劣化
ドレン水が逆流する
原因：
- 逆止不良
- 配管施工不良
- 排水先圧力異常
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 機器仕様確認
✅ ドレンポンプ容量確認
✅ 揚程確認
✅ ドレン配管勾配確認
✅ 排水先確認
✅ 点検スペース確認
✅ 電源接続確認
✅ 試運転時の排水確認
特に重要なのは、竣工前に必ず実際に水を流して排水確認を行うことです。
ドレン設備の不具合は、引渡し後の漏水トラブルにつながりやすいため注意が必要です。
まとめ
ドレンポンプとは、空調設備で発生するドレン水（結露水）を強制的に排水するためのポンプです。
主な役割は、
- 自然排水できない場所からの排水
- 空調機配置の自由度向上
- 漏水防止
- 安定したドレン排水
です。
現場管理では、
- 揚程
- 配管勾配
- 点検性
- 試運転確認
が重要なポイントになります。
ドレンポンプは小型の機器ですが、空調設備の信頼性を維持するために欠かせない重要な設備です。
