はじめに
配管設備や空調設備の施工では、「フレキシブルジョイント」という部材が使用されることがあります。
フレキシブルジョイントは、配管に発生する振動・伸縮・変位を吸収し、配管や機器を保護するための接続部材です。
特に、
- ポンプ周りの配管
- 冷温水配管
- 給水配管
- 空調機器接続部
などでは、設備を安全に運転するために重要な役割を持っています。
この記事では、現場監督や設備担当者向けに、フレキシブルジョイントの役割・種類・設置場所・施工時の注意点についてわかりやすく解説します。

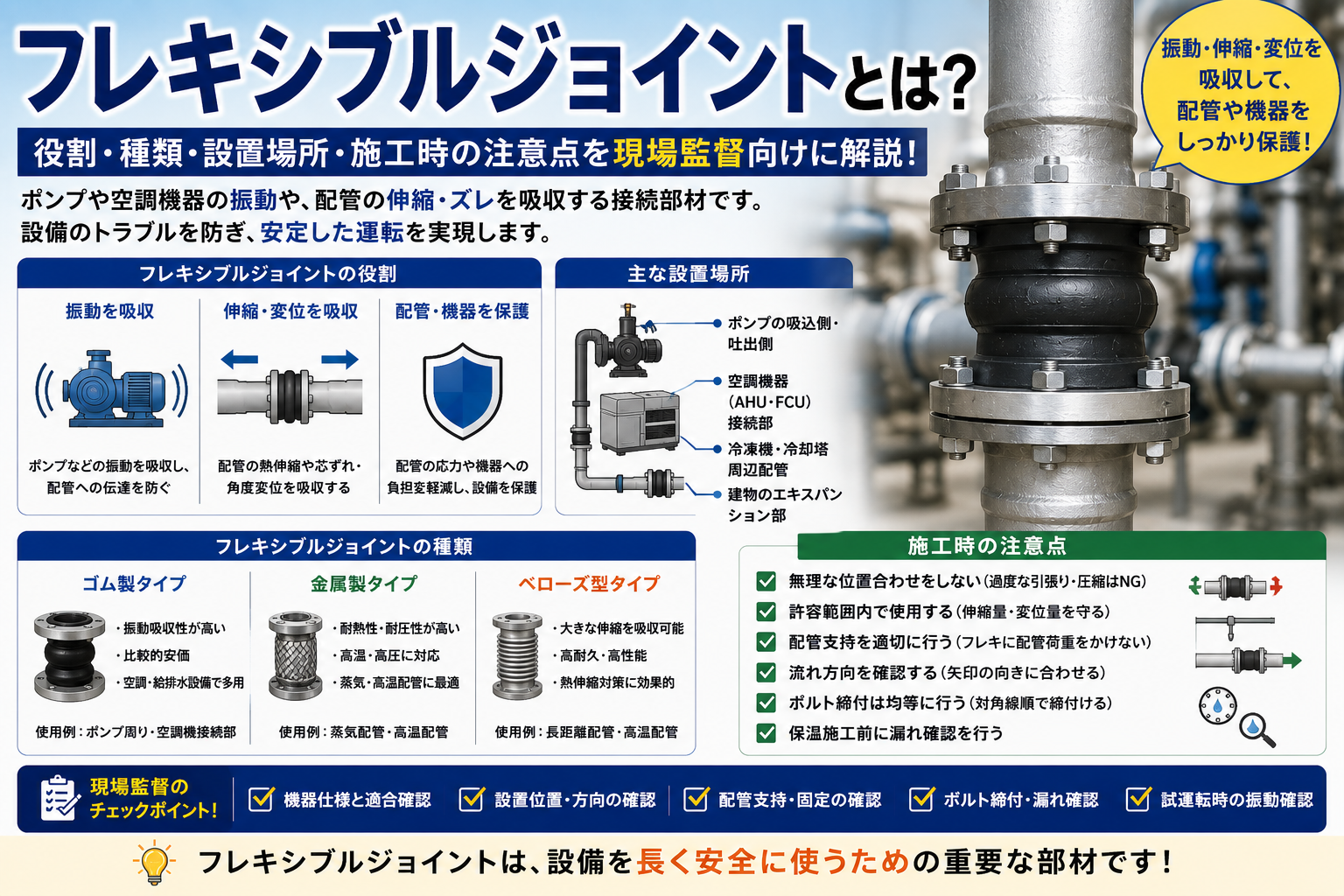

フレキシブルジョイントとは？
フレキシブルジョイントとは、配管同士や配管と機器の間に取り付け、振動や配管の伸縮・変位を吸収するための柔軟性を持った接続部材です。
別名として、
- 防振継手
- 可とう継手
- フレキシブル継手
- フレキ
などと呼ばれることもあります。
配管は温度変化や機器の運転によって、常に微小な動きが発生しています。
その動きを吸収することで、設備の耐久性を向上させます。
フレキシブルジョイントが必要な理由
配管設備では、以下のような問題が発生する可能性があります。
① ポンプの振動を伝えないため
ポンプや送風機などの回転機器は、運転中に振動が発生します。
その振動が配管へ伝わると、
- 配管の振動音
- 固定部の緩み
- 配管破損
- 建物への振動伝達
につながります。
フレキシブルジョイントを設置することで、振動を吸収します。
② 配管の熱伸縮を吸収するため
配管は温度によって伸び縮みします。
例えば、
- 冷温水配管
- 蒸気配管
- 給湯配管
では温度変化が大きいため、配管の伸縮が発生します。
フレキシブルジョイントが伸縮を吸収することで、配管への負担を軽減します。
③ 機器との接続を容易にするため
ポンプや空調機器は、配管と完全に同じ位置に設置することが難しい場合があります。
フレキシブルジョイントを使用することで、
- 少しの芯ずれ
- 据付誤差
- 配管のズレ
を吸収できます。
フレキシブルジョイントの役割
フレキシブルジョイントには主に以下の役割があります。
① 振動吸収
ポンプや冷凍機などの振動機器では、防振対策として使用されます。
特に、
- 往復ポンプ
- 冷却水ポンプ
- 空調機
などでは重要です。
② 変位吸収
配管に発生する、
- 軸方向変位
- 横方向変位
- 角度変位
などを吸収します。
③ 配管応力の低減
配管が動くことで発生する力を吸収し、
- フランジ部
- 溶接部
- 機器接続部
への負担を軽減します。
フレキシブルジョイントの種類
フレキシブルジョイントは材質や用途によって種類があります。
① ゴム製フレキシブルジョイント
空調・給排水設備で最も多く使用されるタイプです。
特徴：
- 防振性能が高い
- 振動吸収に優れる
- 比較的安価
使用場所：
- ポンプ吸込側
- ポンプ吐出側
- 空調機接続部
など。
② 金属製フレキシブルジョイント
ステンレスなどの金属で作られたタイプです。
特徴：
- 耐熱性が高い
- 高圧に対応可能
- 蒸気配管などに使用
使用場所：
- 蒸気配管
- 高温配管
- 燃料配管
など。
③ ベローズ型フレキシブルジョイント
金属製の蛇腹（ベローズ）構造を持つタイプです。
特徴：
- 大きな伸縮吸収が可能
- 配管の熱膨張対策に使用
- 高温配管向き
フレキシブルジョイントの設置場所
代表的な設置場所は以下です。
① ポンプ周り
最も一般的な設置場所です。
ポンプ運転による振動を配管へ伝えないため、
- 吸込側
- 吐出側
に取り付けます。
② 空調機器接続部
空調機（AHU）やファンコイルユニット（FCU）では、機器振動を配管へ伝えないために使用します。
③ 冷凍機・冷却塔周辺
大型空調設備では、
- 冷凍機
- 冷却水ポンプ
- 冷却塔
周辺に設置されます。
④ 建物のエキスパンション部
建物の動きによる配管変位を吸収する目的で使用されます。
フレキシブルジョイントと伸縮継手の違い
似た部材に「伸縮継手」があります。
| 項目 | フレキシブルジョイント | 伸縮継手 |
|---|---|---|
| 主な目的 | 振動・小さな変位吸収 | 熱伸縮吸収 |
| 使用場所 | 機器接続部 | 長距離配管 |
| 代表用途 | ポンプ周り | 蒸気・温水配管 |
ただし、製品によっては両方の性能を持つものもあります。
フレキシブルジョイント施工時の注意点
① 無理な位置合わせをしない
フレキシブルジョイントは配管のズレを吸収できますが、無理な力をかけて施工してはいけません。
無理に引っ張った状態で設置すると、
- ゴム部破損
- フランジへの負担
- 漏水
の原因になります。
② 正しい長さで設置する
フレキシブルジョイントには許容範囲があります。
過度な伸び縮みを与えると性能を発揮できません。
③ 配管支持を適切に行う
フレキシブルジョイントだけで配管重量を支えることはできません。
必ず、
- 吊り金物
- 固定支持
- 防振支持
を適切に施工します。
④ ボルト締付を確認する
フランジ接続の場合、
- ボルトの締付不足
- 締付ムラ
によって漏水する可能性があります。
対角線順で均等に締め付けます。
フレキシブルジョイントの故障原因
ゴム部分から漏れる
原因：
- 経年劣化
- 過大な変位
- 薬品による劣化
振動が収まらない
原因：
- サイズ選定不足
- 防振性能不足
- 配管固定不良
フランジ部から漏れる
原因：
- ボルト締付不良
- パッキン不良
- 配管芯ずれ
現場監督が確認すべき施工ポイント
施工管理では以下を確認します。
✅ 機器仕様書との適合確認
✅ 取付位置確認
✅ 流れ方向確認
✅ 配管荷重が掛かっていないか確認
✅ フランジボルト締付確認
✅ 保温前の漏れ確認
✅ 試運転時の振動確認
特にポンプ周りでは、フレキシブルジョイントの施工不良が原因で振動や漏水トラブルにつながることがあります。
まとめ
フレキシブルジョイントとは、配管に発生する振動・伸縮・変位を吸収し、配管や接続機器を保護するための継手部材です。
主な役割は、
- ポンプなどの振動吸収
- 配管の熱伸縮吸収
- 機器との接続調整
- 配管応力の低減
です。
設備工事では目立たない部材ですが、ポンプや空調機器を長期間安定運転させるためには欠かせません。
現場監督としては、設置位置・配管支持・ボルト締付・無理な変形がないかを確認することが、トラブル防止につながります。
